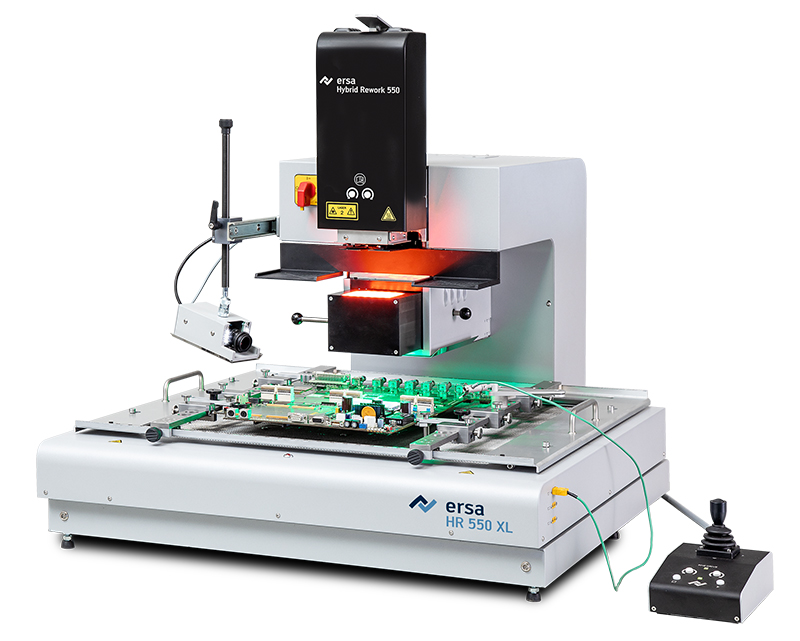

HR 550 XL

Velký a flexibilní: rework stanice pro opravy velkých formátů DPS 530 × 530 mm

Rework stanice vyvinutá speciálně i pro osazování a opravy pouzder součástek 01005. Nabízí proces odpájení, osazení a zpětné zapájení všech typů SMD součástek: BGA, kovové BGA, CGA, BGA sběrnice, QFP, PLCC, MLF a miniaturní součástky do rozměrů 0,5 × 0,5 mm.
  • 1900W Hybrid horní topná hlava
  • Celoplošný 6 400W IR spodní předehřev
  • Kamera s vysokým rozlišením pro osazování součástek a hlídání procesu
  • Automatická pomoc při osazování nových součástek na DPS
  • Ergonomické ovládání rework systému pomocí joysticku
  • Moderní, jednoduché ovládání pomocí SW HR Soft
Rozměry (Š x D x V)755 x 930 x 545 mm
Hmotnost (kg)102
Antistatické provedeníano
Výkon (W)8 200
Jmenovité napětí (V)3x400 VAC, 50/60 Hz, 16 A
Připojení stlačeného vzduchu6-10 bar (bez oleje), 1/4 palce připojení
Horní topný zářičHybrid emitter 900 W + 900 W Horký vzduch, 70 x 70 mm
Spodní předehřevIR emitter (8 x 800 W), 530 x 530 mm
Velikost DPS (mm)530 x 610
Velikost součástek0,5 x 0,5 do 70 x 70
Přesnost osazení+-20 µm
Osazovací kamera (horní)5 MP GigE barevná kamera
ObsluhaWindows PC, HRSoft 2
Test symbolCE
Opce – procesní kamera 5 MP GigE barevná kamera, 25 mm ohnisková šířka; LED osvětlení
