ERSASCOPE M & M plus

Optický systém pro rychlou kontrolu skrytých pájených spojů.

Jedinečné zařízení pro kontrolu pájených sestav, pouzder BGA, micro-BGA, QFP, PLCC, flip-chipů, příčných profilů tisku pasty a apod. Představuje zcela novou kvalitu pozorování spojů na obvodu i uvnitř matice BGA kontaktů. Přímé optické pozorování umožňuje odhalit i defekty, které jinými nedestruktivními metodami nejsou vůbec zjistitelné (praskliny, nečistoty, nesmáčené spoje).

Přístroj od firmy Ersa je velmi kompaktní a svým uspořádáním je vhodný jako dílenský pro nahodilou kontrolu i jako laboratorní pro optimalizaci technologického procesu. Díky kamerovému systému s vysokou rozlišovací schopností je možná úplná archivace kontrolovatelných údajů a jejich přenos standardními systémy. Speciální optika dovoluje kontrolu i micro-BGA spojů a spojů ve velmi úzkých štěrbinách (navzlínání horní strany spoje pod konektory).

Zařízení je dále využíváno k analýze tisku past, ve spojení s horním pohledem k běžné analýze kvality pájení standardních SMD pouzder apod. Důležitou součástí analyzačního SW ImageDoc a Image Doc EXP je bohatá knihovna vad a jejich příčin, kde jednotlivé obrazové informace lze přímo porovnávat s aktuálním pozorováním na monitoru, a možnost proměřování pozorovaných předmětů.

Ersascope M &M plus – rychlá 90°a 0° kontrola skrytých pájených spojů – BGA a další!
Inspekční systémy se dvěma dvěmi rychle měnitelnými čočkami:
- optika 90 ° BGA (přibližně 280 µm)
- optika 0 ° MACROZOOM inspekce shora
  • Rychlá stacionární kontrola skrytých pájených spojů
  • Integrované stmívatelné LED osvětlení nebo externí zdroj LED světla pomocí optických vláken a flexi světlovodů
  • 5megapixelová barevná kamera N-MOS s připojením USB
  • Ideální pro stacionární kontrolu
  • Včetně kontrolního softwaru Ersa ImageDoc v3 (základní verze)
ERSASCOPE M
  • Základní optická jednotka MOBILE SCOPE
  • BGA 90°- výměnná optika s LED osvětlením
  • 0°MACROZOOM – výměnná optika s LED osvětlením
  • Stmívatelné LED vlákno poháněné baterií
  • ERSASCOPE stojan
  • Inspekční stůl X-Y
  • Uživatelský manuál
  • Inspekční software ImageDoc v3 (základní verze)

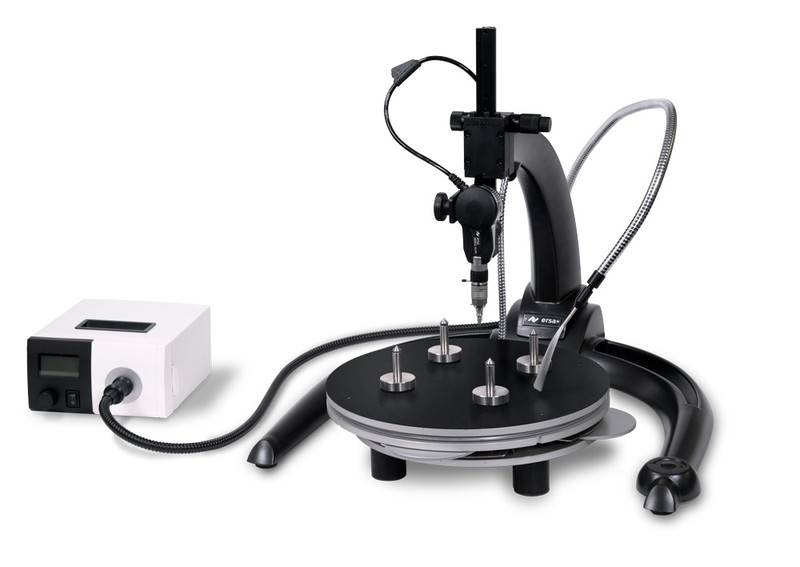

ERSASCOPE M plus
  • Základní optická jednotka MOBILE SCOPE
  • BGA 90°- výměnná optika s LED osvětlením
  • 0°MACROZOOM – výměnná optika s LED osvětlením
  • Externí LED zdroj světla a flexibilní světlovod se světelným kartáčem
  • ERSASCOPE stojan
  • Inspekční stůl X-Y
  • Uživatelský manuál
  • Inspekční software ImageDoc v3 (základní verze)
