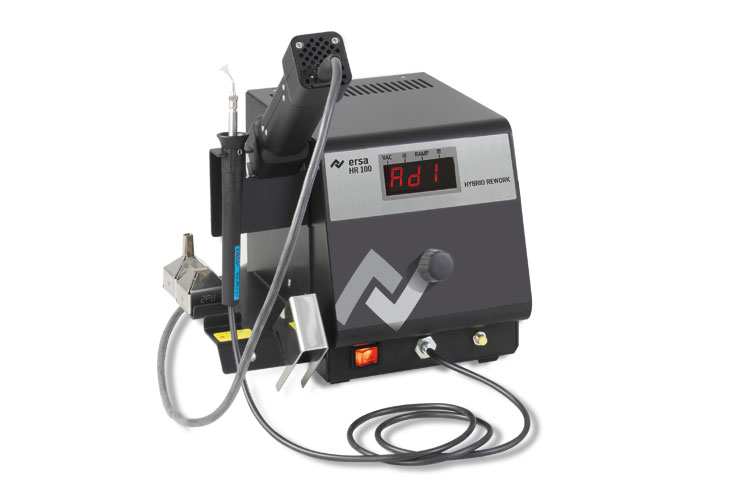

HR 100

Malá, stolní verze rework stanice v kombinaci s pájedlem Hybrid‑tool 200 W nabízí uživatelům nový rozměr v oblasti pájení a oprav DPS.

Stanice HR 100 od firmy Ersy využívá novou technologii ohřevu, která pracuje s bezpečným IR zářením v kombinaci s velmi jemným proudem horkého vzduchu = HYBRID technologie ohřevu. Jedná se o velmi efektní a rychlý způsob bezdotykového ohřevu součástek, který naproti klasickému horkému vzduchu má daleko lepší vlastnosti v prohřátí DPS a nezpůsobí odfouknutí přilehlých součástek. Tato vlastnost umožňuje provádět náročné opravy i na hustě osazených DPS. Součástí pájedla je laserové ukazovátko, díky kterému operátor zajistí hlavní přísun energie na konkrétní místo.

Součástí HR 100 je vakuová pipeta pro bezpečnou manipulaci se součástkami a 3 měnitelné nástavce s nástrojem pro jejich rychlou výměnu.

Stanici lze doplnit o kloubový držák s termočlánkem, díky kterému můžeme měřit teplotu na konkrétním místě na DPS a díky tomu mít možnost nastavovat pájecí/odpájecí profily s řízeným gradientem nárůstu teploty. Čili kontrolovatelný a opakovatelný proces pájení.
  • Pájedlo Hybrid‑tool 200 W s integrovaným laserovým ukazovátkem:
  • Délka1 350 mm
    Váha0,3 kg
    Příkon200 W
    Antistatické provedeníAno
  • Hybridní  technologie – kombinace bezpečného IR a horkého vzduchu
  • Optimální přenos tepelné energie pro součástky 0201 až do rozměrů 20×20 mm SMD
  • 3 měnitelné trysky o rozměrech 20×20 mm, 10×10 mm, 6×6 mm
  • Jako opce je k dispozici IR spodní předehřev 800 W
  • Vakuová pipeta pro manipulaci se součástkami
  • Možnost propojeni s PC díky softwaru IRSOft
  HR 100 základní stanice HP 100 spodní předehřev se stojanem
Délka 220 mm 200 mm
Šířka 211 mm 260 mm
Výška 168 mm 53,5 mm
Hmotnost 4,5 kg 2,5 kg
Antistatické provedení Ano Ano
Příkon 200 W 800 W
Jmenovité napětí AC 230 V 230 V
Horní zářič 200 W (Hybrid Tool) Od 20 × 20 mm do ~ 290 × 250 mm
Rozměr součástek Od 1 × 1 mm do 20 × 20 mm
Formát DPS   Od 20 × 20 mm do ~ 290 × 250 mm
Ovládání Multifunkční tlačítko nebo Windows PC
Test symbol CE CE
