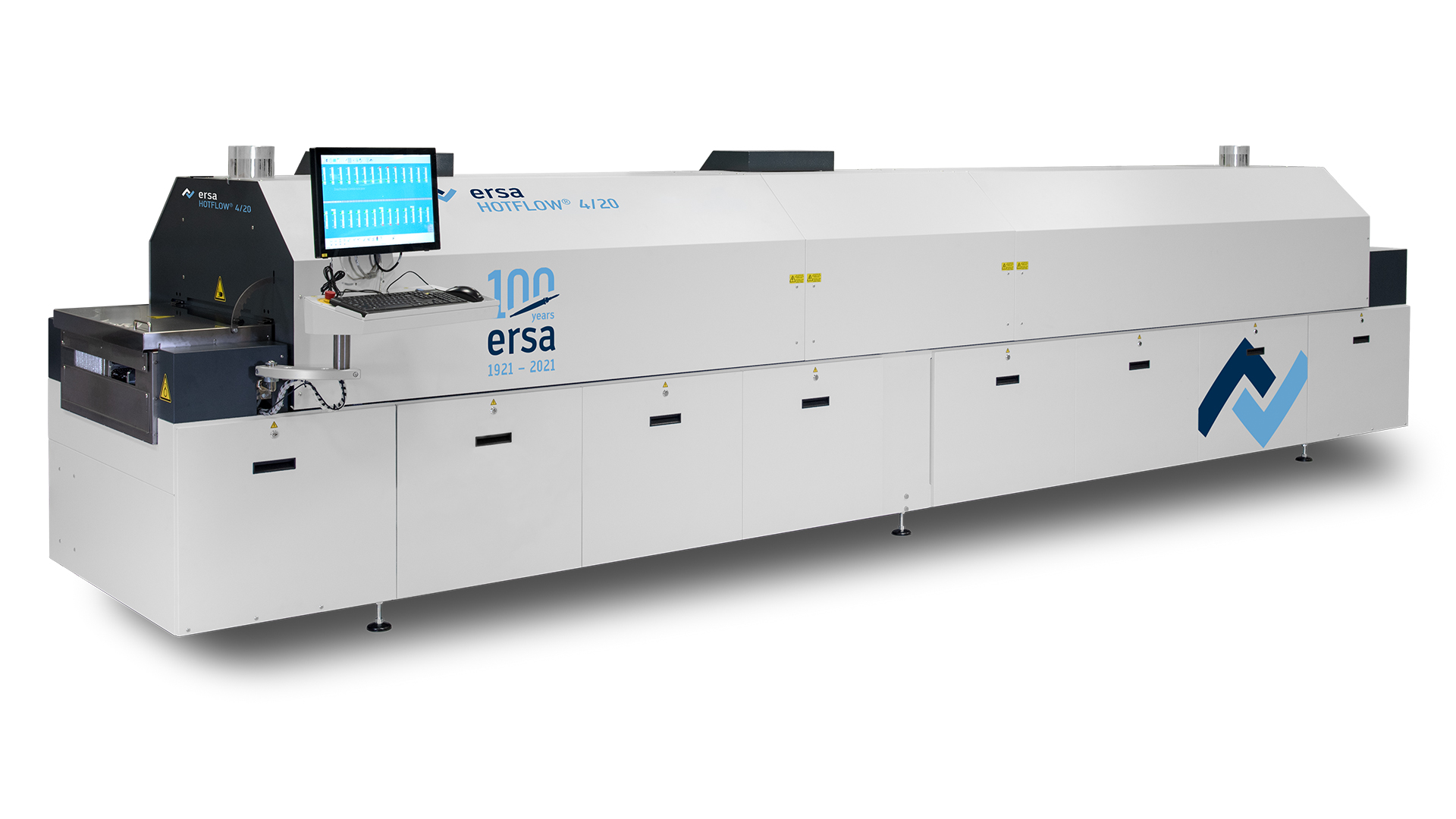

Hotflow 4

Nejnovější generece reflow pecí od firmy Ersa.

Ersa HOTFLOW 4 reflow pece disponují robustní konstrukcí a jsou vyrobeny výhradně z oceli, svařované, vzduchotěsné, lakované práškovou barvou a s vnitřním elektrickým rozvaděčem a ovládacím PC. Funkce zahrnují motorizované otevření horního krytu, rychlou výměnu topých kazet, vícestupňové čištění procesních plynů a efektivní chladicí zóny.
  • vysoce kvalitní, kompaktní reflow pec
  • individuálně nastavitelné procesní zóny díky energeticky optimalizovaným motorům
  • vícestupňové čištění procesních plynů s pyrolýzou
  • monitorování a řízení zbytkového kyslíku, nízká spotřeba N2
  • auto Profiler pro rychlé generování pájecích profilů
  • k dispozici více drah dopravníkového systému (1-4), 1× fixní, 3× nastavitelný
  • středová podpěra
  • patentovaný GRIP dopravník pro flexi DPS
  • optimalizované motory ventilátorů s integrovanými frekvenčními měniči
  HOTFLOW 4/26 HOTFLOW 4/20 HOTFLOW 4/14 HOTFLOW 4/8
Délka 7705 mm 6600 mm 5030 mm 3905 mm
Šířka 1410 mm 1410 mm 1410 mm 1410 mm
Výška 1350 mm 1350 mm 1350 mm 1350 mm
Hmotnost 2800 kg 2600 kg 2000 kg 1100 kg
Dopravníkový systém
Pracovní šířka 45 - 560 mm 45 - 560 mm 45 - 560 mm 45 - 560 mm
Průjezdná výška: 32 / -40 32 / -40 32 / -40 32 / -40
Středová podpěra ANO ANO ANO ANO
Rychlost dopravníku 20 - 200 cm/min 20 - 200 cm/min 20 - 200 cm/min 20 - 200 cm/min
Délka pinů na řetězu 3 / 4 / 5 mm 3 / 4 / 5 mm 3 / 4 / 5 mm 3 / 4 / 5 mm
Procesní zóny
Procesní délka 7115 mm 5920 mm 4400 mm 3260 mm
Topná délka 5000 mm 3805 mm 2665 mm 1525 mm
Chlazení 2115 mm 2115 mm 1735 mm 1735 mm
Počet topných zón
Předehřev 9 zón
(horní/ spodní)
7 zón (horní/spodní) 5 zón (horní/spodní) 3 zóny (horní/spodní)
Pájení (peak) 4 zóny (horní/spodní) 3 zóny (horní/spodní) 2 zóny (horní/spodní) 1 zóna (horní/spodní)
Chlazení 3 zóny (horní/spodní) 3 zóny (horní/spodní) 2 zóny (horní/spodní) 2 zóny (horní/spodní)


Opce:
  • Možnost zvolit si délku pinů na řetězu dopravníku 3 / 4 / 5 mm
  • Středová podpěra s nízkou tepelnou kapacitou
  • Automatické nastavení šířky dopravníku a pozice středové podpěry
  • Až 4 dráhy dopravníku se středovými podpěrami (1x fixní, 3x nastavitelný)
  • Patentovaný dopravník pro FLEXI DPS
  • Možnost využití vzduchové nebo N2 atmosféry
  • Chladicí zóny mohou být vybaveny integrovaným a externím chladicím systémem
  • Připojení chladicího okruhu k externímu zdroji
  • Vícestupňový systém čištění procesních plynů s pyrolýzou
  • Jednoduše vyjímatelné topné i chladicí kazety bez použití nástrojů
  • Řízení spotřeby energie
