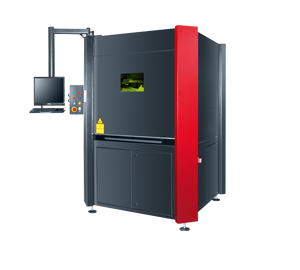

MRC500 laser

PC řízená standardní robotická jednotka MRC500 může být použita pro poloautomatickou nebo plně automatickou produkci selektivního pájení z horní strany.

MRC500 je speciálně navržen tak, aby zajistil bezpečnost obsluhy během procesu laserového pájecího procesu a zároveň zajistil maximální přístup do pracovního prostoru. Je vybaven technikou pájecího laseru mta® PowerLas.

3 nebo 4 osy jednotky MRC500 jsou plně programovatelné pomocí softwaru mta® MotionEditor včetně parametrů pájení, jako jsou: množství pájecí slitiny, rychlost posuvu drátu, doba předehřevu, intervaly cyklu automatického čištění pájecích hrotů a další parametry pro každý pájený bod individuálně.

Díky flexibilní a modulární koncepci je možné jednotku MRC500 od MTA snadno integrovat do stávajících výrobních linek dopravníky nebo otočným stolem.
Robotická jednotka MRC500 poskytuje standardizovaná automatizační řešení s nejvyšší kvalitou a opakovatelností pro všechny specifické aplikace zákazníků.
Pracovní oblast500 × 500 × 200 mm nebo 300 × 300 × 200 mm (MRC300)
Kartézský robot3 osy
Posun osbod po bodu
Opakovatelnost polohy±20 μm
Rychlostx a Y<300mm/s, Z<150mm/s
Řízeníprůmyslové PC
Operační systémWINDOWS
ProgramováníHMI orientovaný pro Windows
RozhraníEthernet/ USB port/ Serial Port
Režim spuštěníSamostatný nebo SLAVE s PLC přes I/O
Přesnost os X,Y a ZServomotory
Napájení400/208 V – 50/60 Hz
Spotřeba energie1,5 kVA
Tlak vzduchumax. 6 bar
Rozměry1 425 × 1 420 × 2 250 mm
Hmostnost~1000 kg
