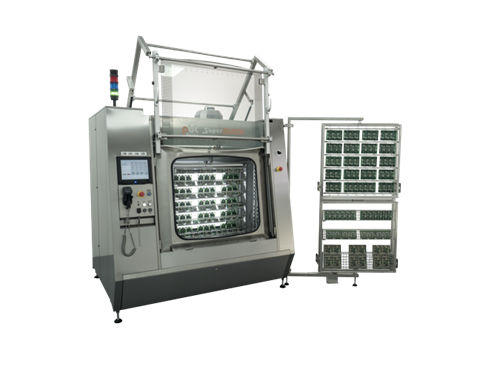

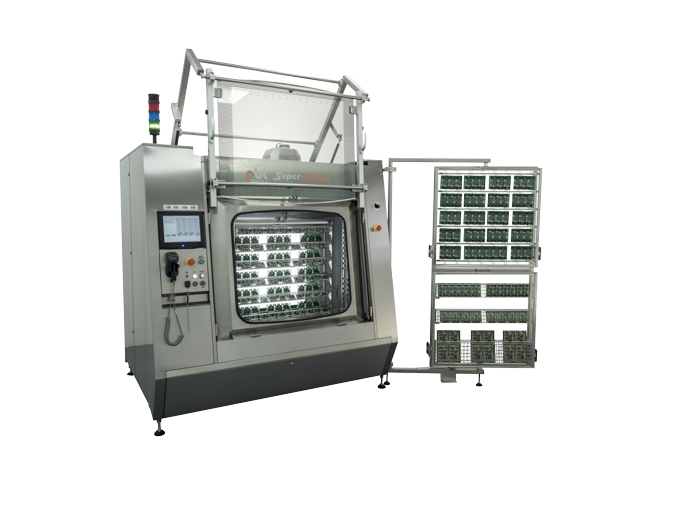

SuperSWASH

Automatické jednokomorové vysoce účinné zařízení pro čištění DPS po pájení, šablon a missprintů pomocí lineárního ostřiku.

Čistící zařízení s širokým záběrem využití, od nenáročných aplikací až po mytí velmi složitých elektronických sestav s vysokou hustou osazení. Super SWASH je vhodným zařízením pro firmy s větším počtem výrobních linek s požadavkem na velkokapacitní mytí tiskových šablon, ale také ideálním řešením pro firmy, které potřebují garantovat přísná kritéria na čistotu u elektronických sestav po pájení.

Zařízení je charakteristické pro svou vysokou účinnost vymývání tavidla mezi vývody součástek a pod součástkami, bez ohledu na umístění sestavy v rámu. Toho je dosaženo díky technologii lineárního přímému ostřiku z relativně malé vzdálenosti a proto je tento způsob umývaní vhodný i pro součástky s malým odstupem od substrátu (DPS) jako jsou BGA, CSP. MELF.

Přehledné grafické zobrazení a flexibilní programování všech mycích parametrů, umožňuje velmi dobrou optimalizaci mycího procesu s ohledem na ekonomiku provozu a nízkou spotřebu čistícího roztoku.
  • Lineární pohyb ostřikových ramen - přímé ostřikování umývaných sestav bez nežádoucích stínů s garancí rovnoměrného pokrytí a stejnoměrného mytí všech sestav v rámu.
  • Vzduchový nůž – účinné konvekční sušení, nízká spotřeba čisticí chemie.
  • Variabilně konfigurovatelný oplach - čistidlem, pitnou nebo DI-vodou s možností ohřevu či vícenásobného oplachu za sebou.
  • Integrovaná filtrace DI-vody ve stroji s možností rozšíření o externí filtrační jednotky.
  • Řízení pomocí PC WIN 7® a dotykového barevného displeje, LAN komunikace.
  • Graficky přehledné zobrazení všech nastavených a aktuálních parametrů (teplot, časů a vodivosti).
  • Tracebilita procesu se čtečkou čárového nebo QR kódu jako volitelné příslušenství.
  • Automatické měření koncentrace čisticího prostředku s doplňováním jako volitelné příslušenství.
Parametr Super SWASH Super SWASH
  Single Twingo
Kapacita / max. rozměr umývané šablony 1× /32 palců 2× /29 palců
Kapacita / max. rozměry DPS (Š × D × V) 1x /815 x 835 x 80-150 mm 2× /835×50 × 740 mm
Rozměry zařízení (Š × D × V) 1300-1500 × 1700 × 1735 mm
