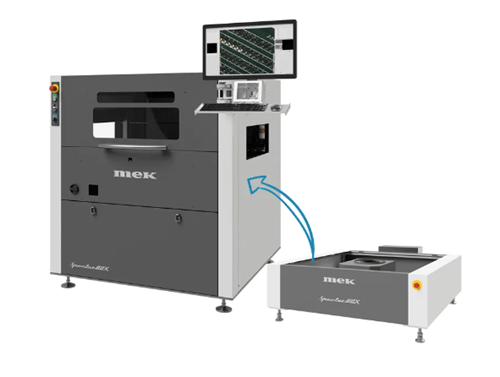

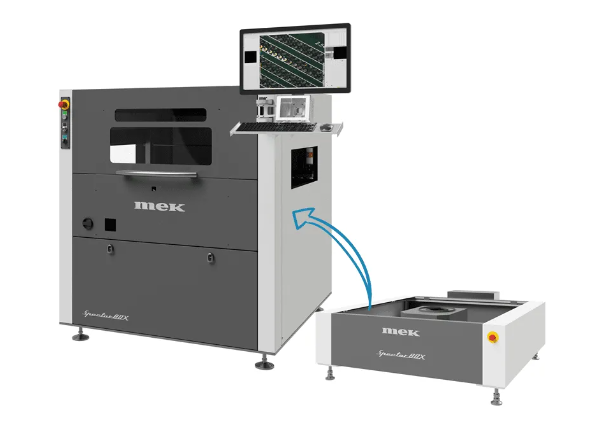

SpectorBox X1

SpectorBOX X1 je pokročilý systém 3D automatické optické kontroly (3D AOI) určený ke kontrole pájecích spojů THT součástek různých pájecích metod, včetně selektivního, vlnového, robotického pájení, pájení pin-in-paste a ručního pájení.

Dokáže vyhodnotit charakteristiky pájecích spojů ve 3D, což nabízí komplexnější kontrolu ve srovnání s tradičními 2D kontrolními metodami.
Zařízení nabízí působivě vysokou vzdálenost od optiky (clearance) 200 mm na straně THT součástek a 100 mm na straně pájecích spojů. Tato velká vzdálenost umožňuje důkladnou 3D kontrolu pájecích spojů a THT součástek.

SpectorBOX X1 umí potlačit stíny od vysokých součástek a vysoké odlesky pájecích spojů. Díky tomu není proces kontroly ovlivněn těmito nežádoucími vlivy, což zvyšuje přesnost měření.
Jeho kompaktní konstrukce, samostatná řídicí skříň a možnost I/O (Input/Output, pro propojení s jinými zařízeními/systémy) usnadňují integraci do stávajících dopravníkových systémů a zvyšují jeho použitelnost.

Parametry a specifikace

Spodní inspekce, horní inspekce nebo kombinovaná spodní a horní
Zařízení od firmy Mek (Marantz) umožňuje inspekci komponent přímo z pájecích rámů v dopravníku
Pro formát DPS až 550 mm
10Mpx CMOS kamera
Vysoce kvalitní telecentrické čočky s rozlišením 19 μm
3D osvětlení, RGB LED
Vzdálenost od optiky (clearance) 200 mm (horní), 100 mm (spodní)
2 moduly SpectorBOXu mohou být použity pro spodní a horní inspekci naráz
Možnost integrace do většiny dopravníkových systémů
Pohyb optiky ve všech směrech (X, Y, Z)
Zorné pole 60 × 60 mm
Minimální stíny od vysokých součástek
Potlačení odlesků pájecích spojů
Měření výšky vývodů
Detekce odchylek pro můstky, kuličky a cizí materiál
Modulární systém – může být umístěn kdekoliv v lince i mimo linku
