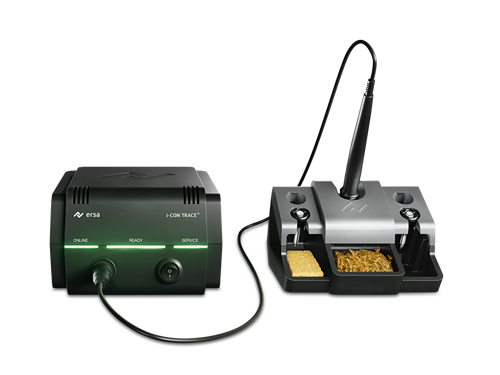

i-CON TRACE
První IoT pájecí stanice na světě.
Konečně úplná sledovatelnost při ručním pájení. 100 let po patentové přihlášce prvního elektrického pájedla zakladatelem společnosti Ernst Sachs, Ersa znovu objevila ruční pájení – pro digitální věk. i-CON TRACE je první plně síťovatelná pájecí stanice na světě. Díky integrované WLAN, Bluetooth a síťové kartě ji lze plně integrovat do výrobních procesů řízených MES, díky čemuž je celý proces ručního pájení sledovatelný a dokumentovatelný.
100% konektivita
S i-CON TRACE nabízí Ersa první pájecí stanici speciálně pro použití v digitálně propojeném prostředí a bezproblémovou sledovatelnost při ručním pájení. Díky integrované WLAN, Bluetooth a rozšiřitelné síťové kartě nabízí dosud nevídanou konektivitu. Operační software ERSA TRACE COCKPIT je k dispozici zdarma ke stažení a instaluje se pouze jednou centrálně na server zákazníka. Jakmile je pájecí stanice integrována do firemní sítě, mohou všechna mobilní zařízení v této síti přistupovat a komunikovat s pájecími stanicemi prostřednictvím webového prohlížeče.
Koncepce komunikace na bázi serveru mimo jiné výrazně usnadňuje správu jednotlivých pájecích stanic prostřednictvím konektivity: aktualizace firmwaru, intervaly kalibrace a mnoho dalšího lze provádět a monitorovat centrálně z jednoho počítače.
Plně komplexní připojení MES
Kompletní dokumentace procesních dat je klíčovým prvkem budoucí výroby elektroniky. i-CON TRACE zaplňuje poslední mezeru v procesu ručního pájení a lze jej zcela samostatně integrovat do výrobních procesů řízených MES. Například záznam celého pájecího úkolu lze již stáhnout prostřednictvím požadovaného formátu souboru a uložit jej do nadřazeného řídicího systému. V budoucnu bude možná i komunikace v reálném čase mezi pájecí stanicí a MES zákazníka.
Sledovatelnost
Konkrétní pájecí úlohy lze přiřadit centrálně každé pájecí stanici – přes MES, PC nebo mobilní zařízení. Všechny základní parametry, jako je použitý pájecí hrot, teplota, pájecí drát a tavidlo, jsou centrálně přednastaveny určeným člověkem. To výrazně zvyšuje spolehlivost procesu: Každý produkt je pájen podle daných specifikací. Obsluha se plně soustředí na pájení a snižuje se náchylnost k chybám.
Zelená znamená začni pájet!

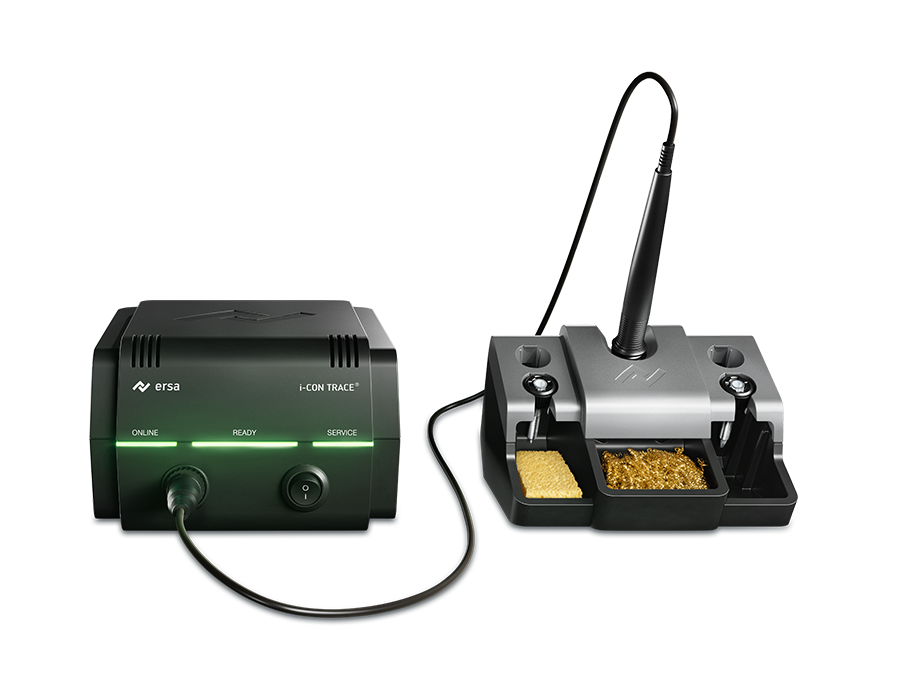

Pouze s jedním vypínačem a třemi LED diodami se koncept ovládání výrazně liší od všech ostatních průmyslových pájecích stanic. Práce personálu na pájecí stanici je značně zjednodušena. Použitá součástka, pájecí hrot, pájecí drát a tavidlo jsou zaznamenávány pomocí ručního skeneru. Tímto způsobem systém „ví“, že byly splněny všechny podmínky pro zadanou pájecí úlohu.
LED rozhraní doslova dává uživateli zelenou, jakmile je dosaženo předem definované teploty na pájecím hrotu. Účinné opatření, které zajistí, že každý pájený spoj bude pájen přesně se správnou teplotou a materiálem. Jakékoli poruchy (např. vadné topné těleso, nesprávný pájecí hrot ve vztahu ke součástce) jsou systémem detekovány a hlášeny obsluze. Pokud jsou všechny parametry správné, proces pájení se uvolní. Během pájení zaznamenává i-CON TRACE procesní data. To znamená, že každý proces pájení je přesně zdokumentován a sledovatelný.
Výměna pájecího hrotu v rekordním čase
Ersa nabízí řadu různých tvarů a velikostí pájecích hrotů pro různé aplikace pájení. Dokonce i pro speciální aplikace nejsou přizpůsobené tvary hrotů žádný problém. Tip´n´Turn je patentovaný koncept pro kombinaci topného tělesa a pájecího hrotu, který umožňuje výměnu hrotu v rekordním čase.
Každý hrot má bajonetový uzávěr, který spolu s multifunkčním odkládacím stojánkem umožňuje obzvláště rychlou a bezpečnou výměnu pájecího hrotu. Jednoduše vložte pájedlo do jednoho z určených otvorů a otočte o cca. 10° - a můžete odstranit starý pájecí hrot a použít nový, odpovídající hrot. To lze provést ručně i bez dalšího vybavení i když je pájecí hrot rozpálený.
Ekonomicko-ekologický zisk
Prostřednictvím mobilní aplikace pro chytré telefony a tablety lze i-CON TRACE používat jako běžnou samostatnou pájecí stanici i bez připojení k firemní síti. Program pro ovládání pájecí stanice běží na mobilním zařízení - relevantní informace jako nastavená a skutečná teplota se zobrazují na chytrém zařízení přes Bluetooth nebo WLAN a lze je zde i měnit. To uživateli poskytuje chytré ovládání přizpůsobené jeho potřebám.
