JEAN-151

Pájecí pasta pro pájení přetavením v reflow peci i pájení v parách

JEAN-151 je pájecí pasta na bázi kalafuny bez obsahu halogenidů klasifikována jako ROL0 a NO-CLEAN, se zlepšenými vlastnostmi odolnosti proti propadu pasty po jejím nanesení, což zabraňuje tvorbě můstků a kuliček. Je určená pro nanášení na desku pomocí tisku přes šablonu.

Je skvělou volbou pro svou univerzálnost, jelikož její jedinečnou vlastností je možnost použít tavidlo JEAN-151 v kombinaci s celkem 8 různými slitinami a zrnitostí T3/T4/T5. To vše při použití totožné směsi tavidla.
Nejčastěji používaná, ověřená slitina SAC305 (Sn96,5Ag3Cu0,5) pro pájecí pasty je s JEAN-151 dostupná v zrnitosti T3,T4, i T5.

Pro případ potřeby  vyšší spolehlivosti, je JEAN-151 dostupná také ve slitině SN100CV®, která nabízí vyšší spolehlivost při srovnatelné ceně oproti SAC305.
A pro ty naprosto nejvyšší nároky na spolehlivost je pak možné pájecí pastu JEAN-151 dodat ve slitině SnAg3.5In6NiGe, známé jako SABI, která má díky 6% obsahu india perfektní vlastnosti smykové pevnosti a díky své nižší teplotě tavení (202-210 °C) se také hodí pro tepelně citlivé materiály.

Tam kde je pak prioritou cena můžeme nabídnout JEAN-151 ve verzi se slitinou SAC0307 nebo SN100C.

Pro pájení v parách je pak vhodné použít slitinu s větším rozsahem tavení – pájecí pasta JEAN-151 tedy nabízí verzi se slitinou SCAN-Ge071, která díky svému rozsahu tavení 217-225 napomáhá zabránit vzniku tombstoningu.
Z olovnatých slitin pak lze pájecí pastu JEAN-151 použít ve verzích se slitinami Sn63Pb37 nebo Sn62Pb36Ag2.

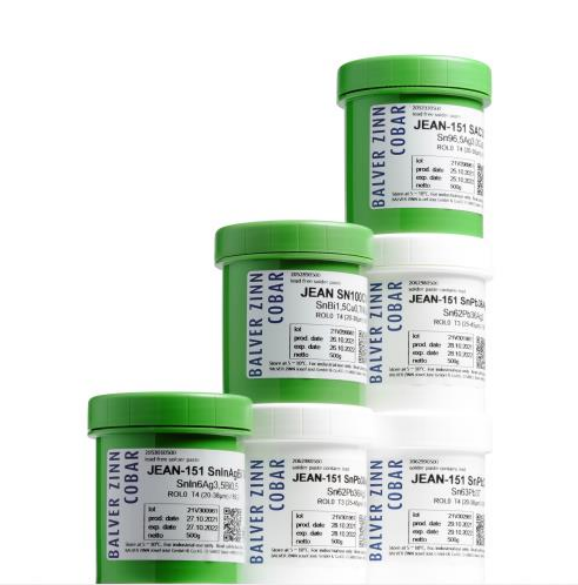

  Dostupné varianty pájecí pasty JEAN-151 od Balver Zinn-Cobar
JEAN-151 SAC305       (Sn96,5Ag3Cu0,5) T3/T4/T5
JEAN-151 SCAN-Ge071     (Sn98.3Cu0.7Ag1NiGe) T3/T4
JEAN-151 SN100C (Sn99.3Cu0.7NiGe) T3/T4
JEAN-151 SN100CV (SnBi1.5Cu0.7NiGe) T4
JEAN-151 SABI6 (SnAg3.5In6NiGe) T4
JEAN-151 SAC0307 (SnCu0.7Ag0.3) T4
JEAN-151 SnPb36Ag2 (Sn62Pb36Ag2) T3/T4
JEAN-151 SnPb37 (Sn63Pb37) T3/T4
IPC-J-STD-004-A: 2004: ROL0
IPC-J-STD-005: 1995 (zrnitost): T3/T4/T5
Velikost zrn pájky [µm]: 25-45/20-38/15-25
Balení a skladování:
Kelímek  PP [g] 500
Kartridž HDPE [g] 650
Kartridž HDPE [g] 1300
Kazeta [g] 800

Doba skladování:12 měsíců
Teplota skladování: 4-10 °C
