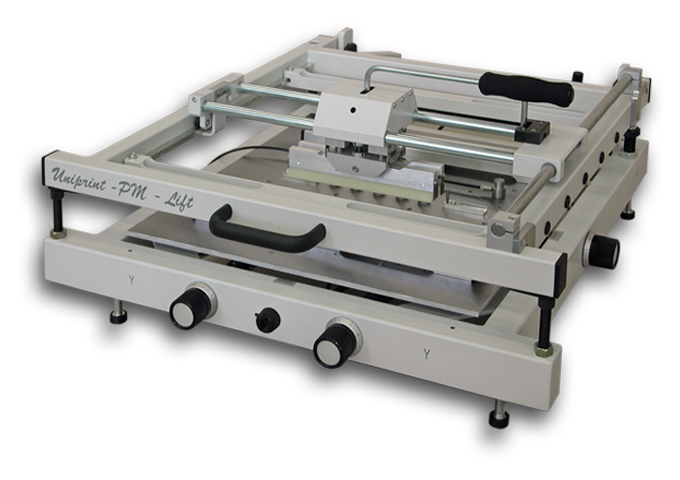

Uniprint

Malý, výkonný a cenově dostupný SMT sítotisk. Vhodný do laboratoří, vývoje a prototypování nových produktů.

U zařízení Uniprint of firmy PBT Works je zaručena rychlá přestavba tisku a rychlá výměna DPS. Originální kompaktní konstrukce řady UniPRINT nabízí široké využití:
  • Tisk pájecí pasty
  • Tisk SMD lepidla
  • Tisk termokonduktivní pásky
  • Technologie tisku tlustých vrstev
  • Tisk tištěné elektroniky
  • Tisk na keramiku, fólie a kovy
Stoly
Sítotiskové zařízení UniPRINT se dodává s několika typy stolů přizpůsobených různým požadavkům uchycení DPS:
  • Plochý stůl pro jednostranný tisk

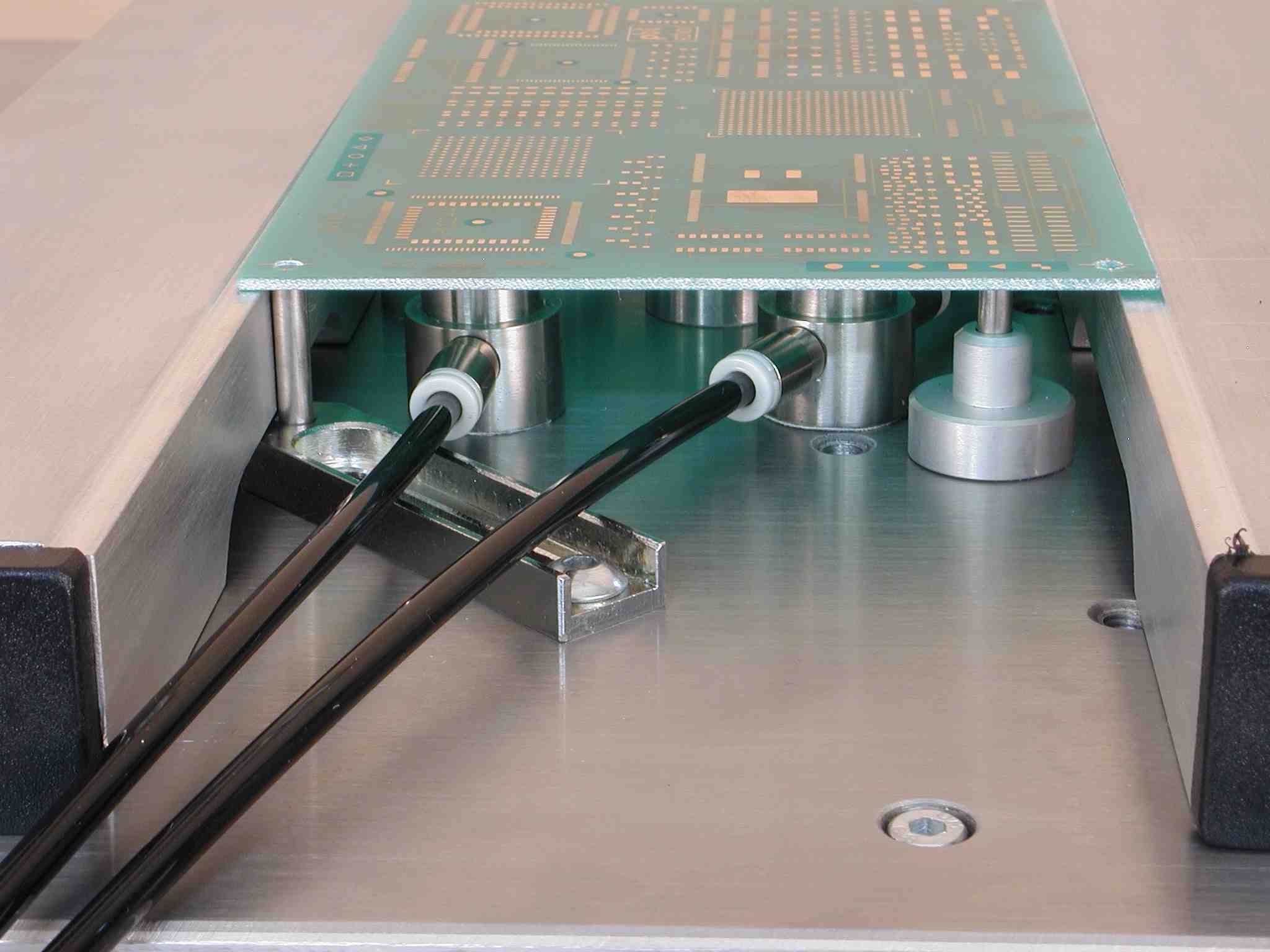

  • Vakuový stůl (DPS uchyceno plošným vymezením a pod tlakem vakua)
  • Drážkový stůl (DPS zajištěna upínkami a pod tlakem vakua)
  • Magnetický stůl s bohatým výběrem upínek a podpěr (vhodný pro oboustranný tisk)
Napínací rámy šablon
Sítotisky umožňují použití jakéhokoliv napínacího rámu. Šablony lze upnout pomocí šroubů a/nebo postranního vedení
  • Šroubovací napínací rám (jednoduchý rám, přesné a vyvážení napnutí šablony)
  • Odpružený napínací rám (pokročilejší rám, každý napínací kolík individuálně odpružen)
  • Napínací rám od firmy ZelFlex
  • Kompaktní velikost a minimální půdorys
  • Bezvůlové centrování stolu v osách X, Y a theta
  • Robustní synchronizovaná separace stolu
  • Vyvážené otevírání horního rámu
  • Různé typy upínání šablon s mechanickou fixací
  • Systém dvojité vedené stěrky
  • Kompletní sada magnetického upínání DPS
  • Nastavitelná výška stolu
  • Maximální výška potiskovaného předmětu 23,5 mm (300 mm na vyžádání)
  • Samostatně nastavitelný přítlak stěrky
  • Nastavitelná rychlost separace DPS od šablony
  • Umístění na stůl nebo podstavec
  řada UniPrint řada Uniprint P
Velikost rámu (max) 415×500×33 mm 608×608×33 mm
Plocha tisku (max) 290×265 mm 390×355 mm
Velikost DPS (max) 320×300 mm 410×405 mm

Doplňky a příslušenství
Sítotisk je konstruován jako univerzální sestava s množstvím doplňků:
  • Vedená stěrka
  • Stěrka (kovová a pryžová pro tisk přes šablonu nebo síto; na výběr mnoho velikostí materiálu)
  • Separace stolu (robustní konstrukce stroje zaručí velmi pomalou a precizní separaci pro přesný tisk)
