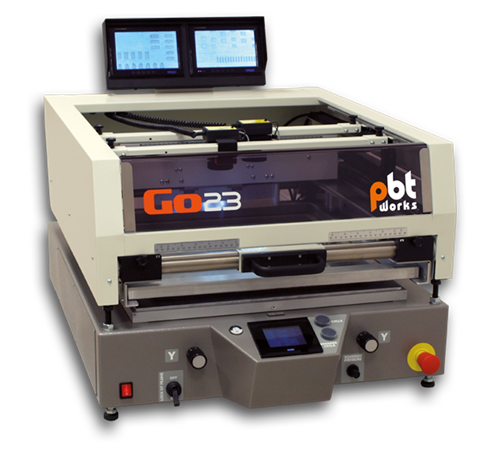

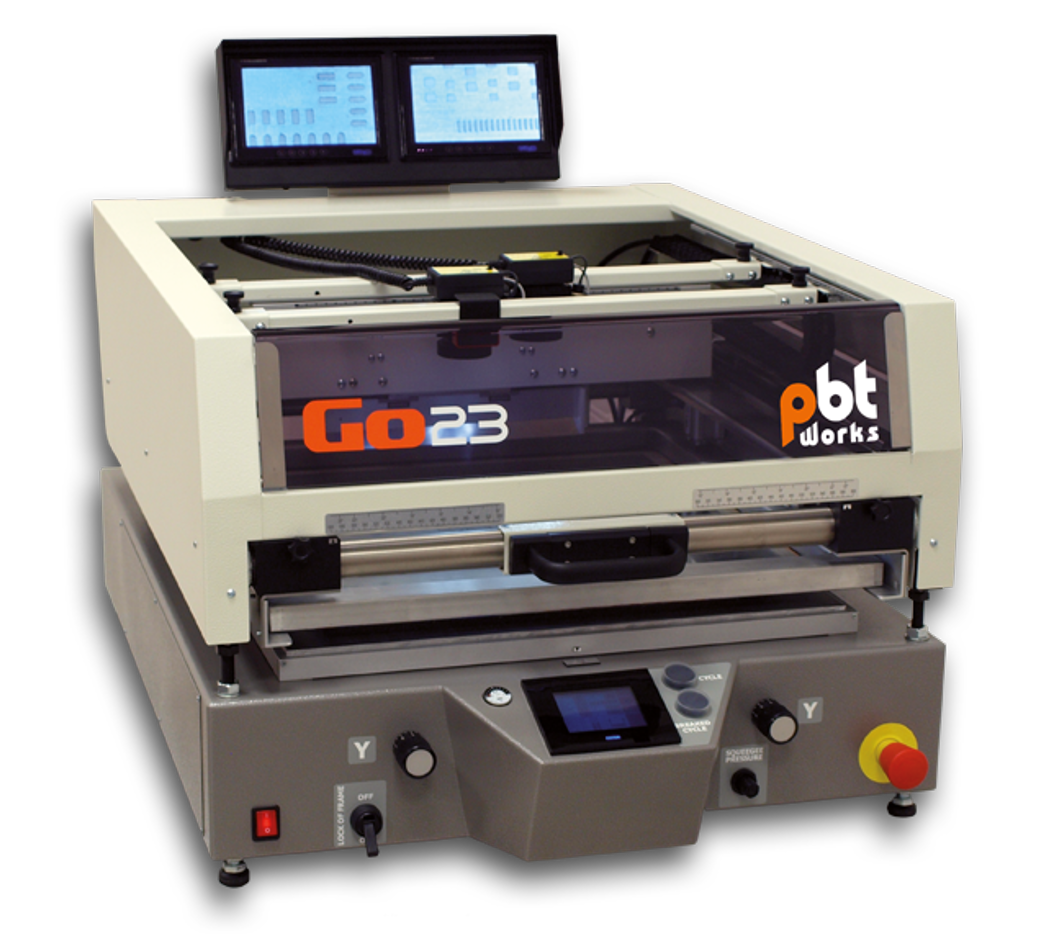

Go23/29

Go23 a Go29 jsou výkonné poloautomatický sítotisky pro SMT výrobu s přesným středěním DPS a šablony pomocí kamer. Používá se hlavně v malosériové výrobě, ve vývoji a prototypování nových produktů. Stroje jsou koncipovány pro precizní a opakovatelné procesy s celkovými nízkými náklady.

Řada Go se dodává včetně magnetického upínání DPS (magnetické spodní podpěry, upínky a vakuové přísavky). Na výběr je také z několika druhů stěrek a materiálu čepelí. Řada Go od firmy PBT Works disponuje jedinečnou konstrukcí tiskové hlavy, která dovoluje výměnu šablony bez vyjmutí dvojice stěrek.

Využití:
  • Tisk pájecí pasty
  • Tisk SMD lepidla
  • Tisk nejmenších čipových součástek, BGA, LGA
  • Tisk termokonduktivní pásky
  • Technologie tisku tlustých vrstev
  • Tisk tištěné elektroniky
  • Tisk na keramiku, fólie a kovy
Vysoká technologická přesnost pomocí:
  • Středění pomocí kamery (dvojitý LCD displej s ideálním zvětšením obrazu pro pohodlné a přesné středění, LED osvětlení místa, laserový značkovač upevněný ke kameře pro usnadnění výběru plošek pro nastavení kamer).
  • Robustní synchronizovaná seprace stolu (bezchybný tvar a množství pájecí pasty díky pomalému pohybu separace, minimalizace vibrace šablony, programovatelná rychlost separace dle tixotropie pájecí pasty)
  • Rychlá přestavba tisku
  • Přesná kontrola odtrhu (rychlost a rovnoměrnost)
  • Snadné a rychlé otevírání horního rámu s posilovačem
  • Otevírání zastaví v kterékoli poloze (pozice pro rychlou výměnu DPS a snadnou výměnu stěrek)
  • Velký úhel otevření pro snadné čištění a výměnu příslušenství
  • Nastavitelná šířka vedení rámu šablony s pneumatickou fixací
  • Automatické zvedání stěrek pro snadnou výměnu stěrek a doplňování pasty (3pozicová kontrola výšky stěrky)
  • Patentované upínání stěrek bez použití nářad
  • Rychlé a jednoduché nastavitelné upínání pro různé šířky šablon
  • Pneumatické upínání rámu šablony
  • Snadno nastavitelné kamery s laser značením
  • Magnetický stůl s bohatým podpěrným příslušenstvím (podpěrné pražce nastavitelé pro různé tloušťky DPS)
  • Bezvůlové centrování stolu v osách X, Y a theta
  23 29
Velikost rámu šablony max 610×650×33 mm 762×780×40 mm
Plocha tisku max 440×400 mm 600×540 mm
Velikost DPS max 510×420 mm 620×550 mm
Půdorys stroje 745×985 mm 895×1135 mm

Prvky kontroly procesu
Zařízení nabízí širokou škálu nastavitelných procesních parametrů a zajišťuje vysokou opakovatelnost výsledků tisku. Díky dotykový displeji je umožněna rychlá kontrola parametrů
  • Intuitivní ovládání (mezi programovatelné nastavení patří rychlost tisku, přední a zadní pozice tiskové hlavy, rychlost odtrhu, separační vzdálenost a tloušťka DPS)
  • Separační rychlost a vzdálenost (pomalá precizní separace a nezbytná separační vzdálenost jsou volitelně programovatelné)
  • Přítlak stěrky (přítlak stěrky se nastavuje manuálně podle manometru, doporučený testovací tisk po každé změně parametrů)
  • Rychlost a rozsah tisku - optimální rychlost zaručuje nanesení správného množství pasty (nižší náklady na práci a materiál)
