Spider

Kompaktní SMT dispendovací zařízení s vysokým výkonem. Dispenzer je moderní dispendovací zařízení určené primárně pro nanášení pájecí pasty a lepidla v elektronické výrobě.

Rozsahem využití se řadí mezi univerzální stroje určené i do tak specializovaných výrob, jako jsou výroba LED elektroniky, solárních článků, optických a zdravotnických zařízení, nebo pro různé montážní a mechanické aplikace. Výhodou jsou velmi malé rozměry a stěhovatelnost s 90cm průchodností.

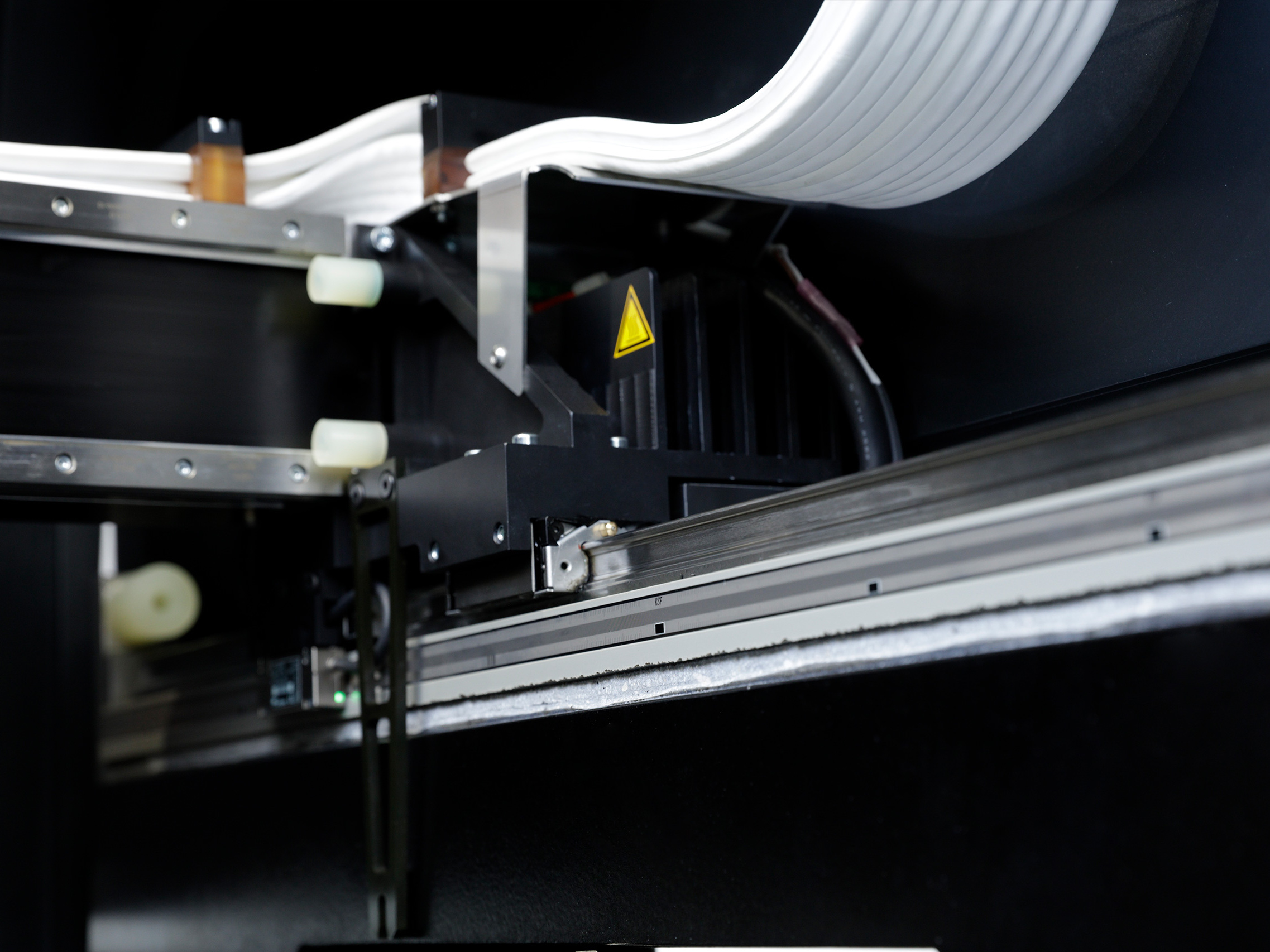

Dispenzer, oceněný mnoha cenami, může dávkovat až 150 000 bodů za hodinu s přesností 40 μm (3σ). Výjimečného výkonu a přesnosti je dosaženo díky využití lineárních motorů pro polohování hlavy. Lineární motory propůjčují zařízení nejen vysoký výkon a přesnost, ale nabízejí i dlouhou životnost s minimální údržbou. Základ stroje od firmy Essemtec je tvořen masivním šasí, vyplněným minerální hmotou, která účinně tlumí vibrace a eliminuje teplotní dilatace. Spider je provozován s dopravníkem se SMEMA rozhraním.

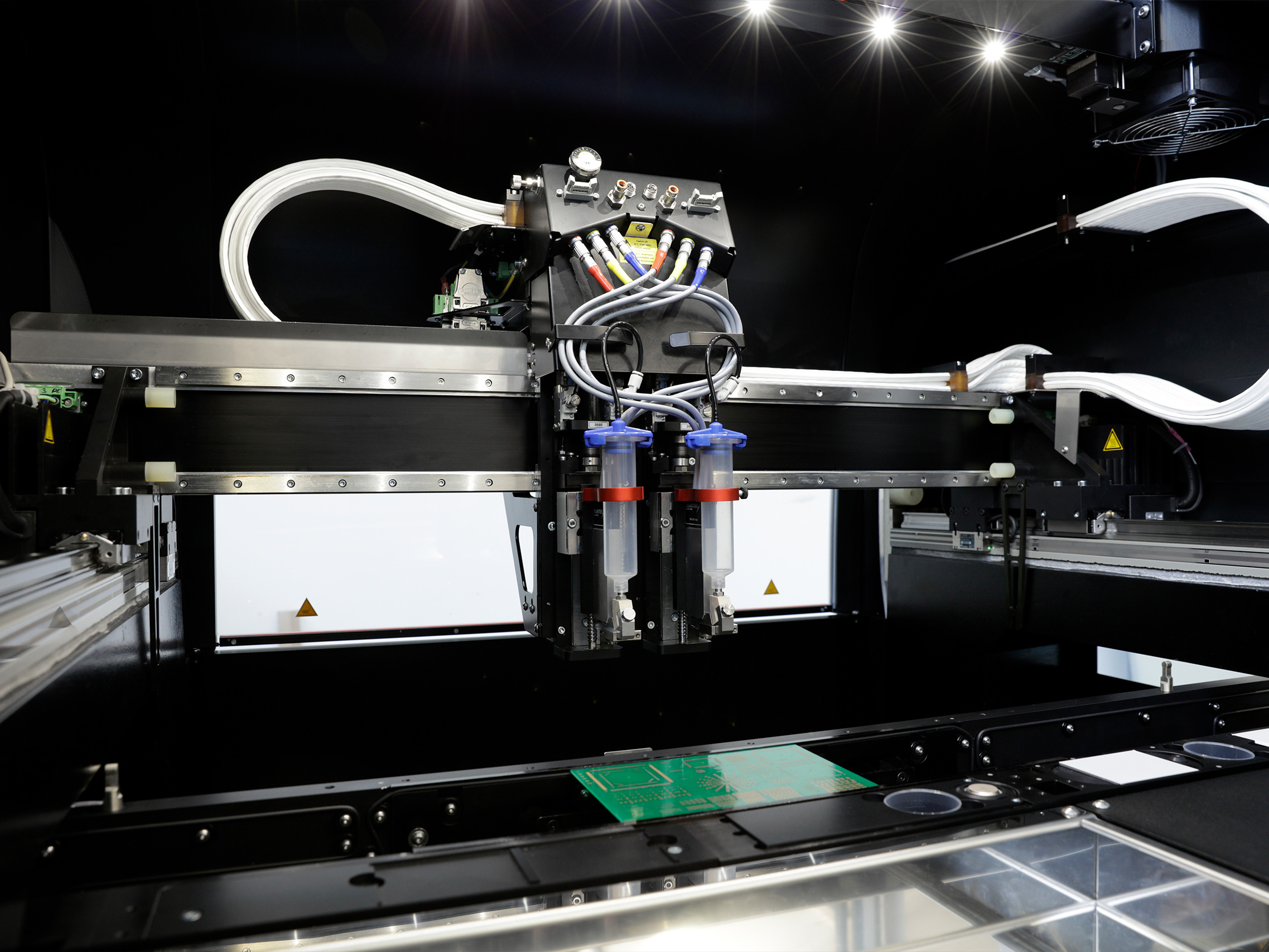

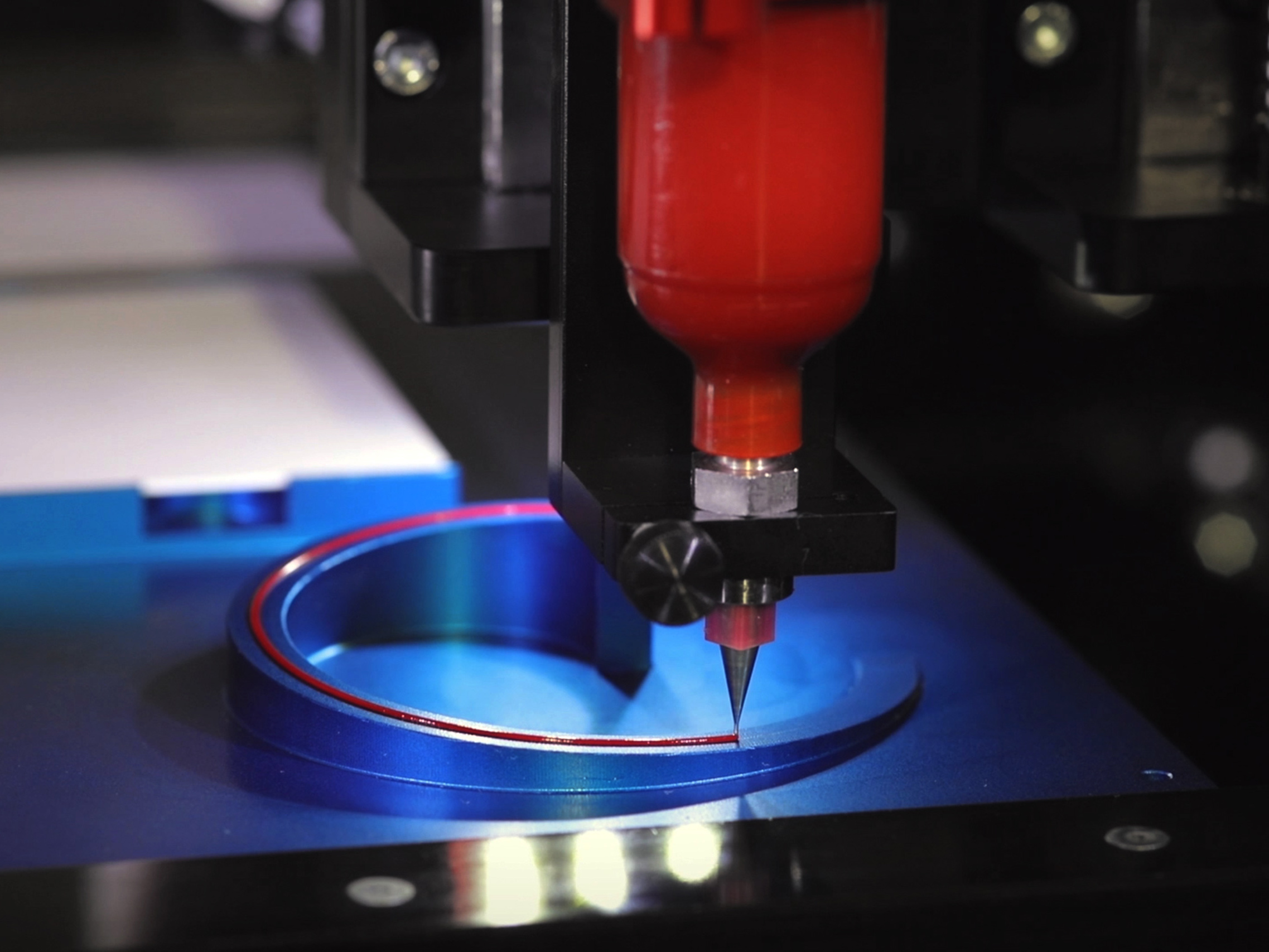

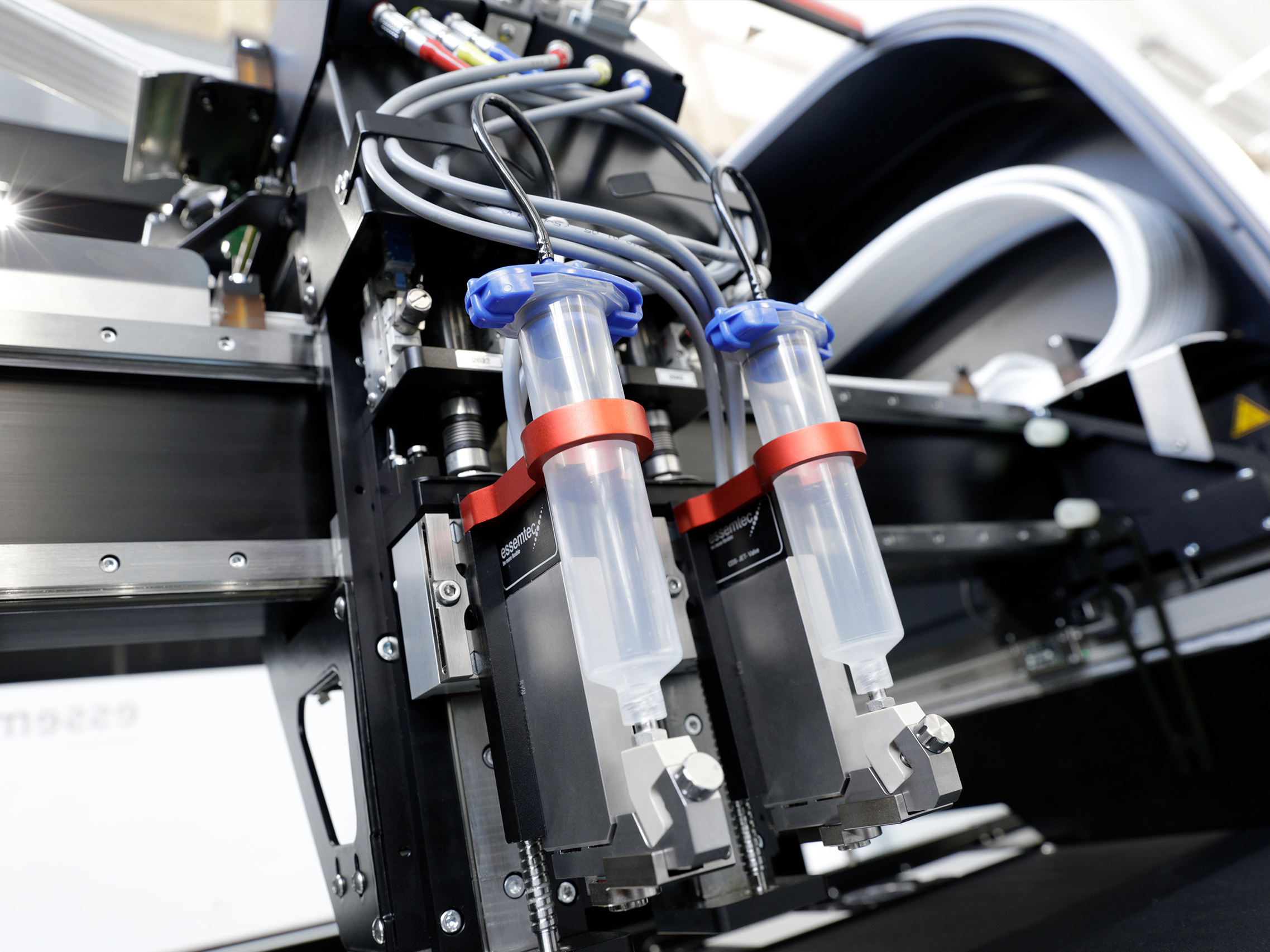

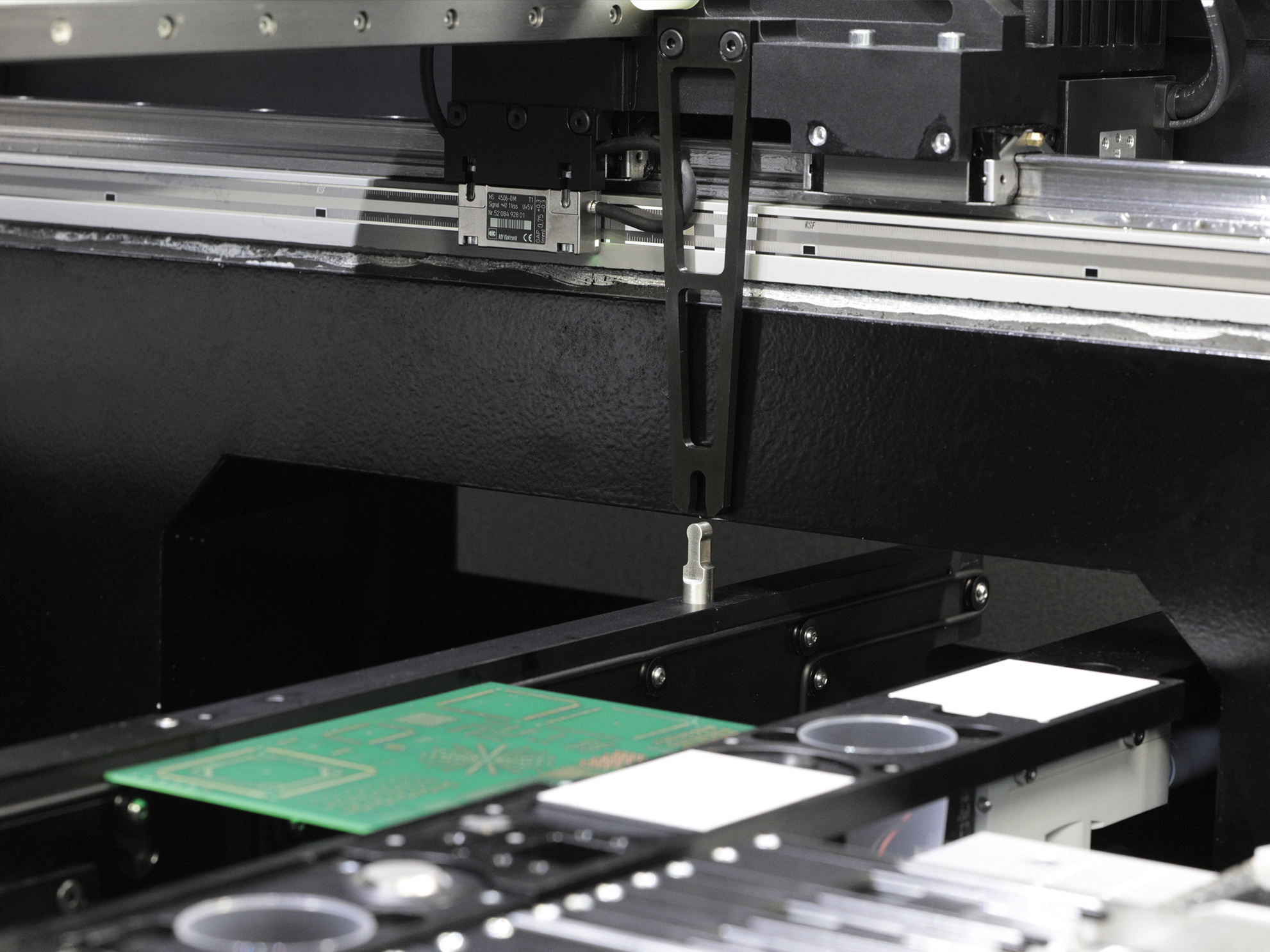

Univerzální platforma může být vybavena současně dvěma dávkovacími ventily a je schopna dávkovat i takové materiály, jako jsou teplovodivé tmely, termální pasty, silikonová těsnění apod. Vzhledem k šíři použitelných ventilů lze kombinovat různé dispendovací úlohy v jednom programu i na obtížně přístupných místech, jak nastřelováním, tak kontaktně. S jet ventilem lze velmi dobře modifikovat různou velikost dávek, což u jiných typů ventilů je problematické. Velmi jednoduché a rychlé jsou programování a ovládání stroje prostřednictvím inteligentního softwaru, stejně tak velmi příjemný je přístup k údržbě a čištění díky plug and play systému integrace ventilů.

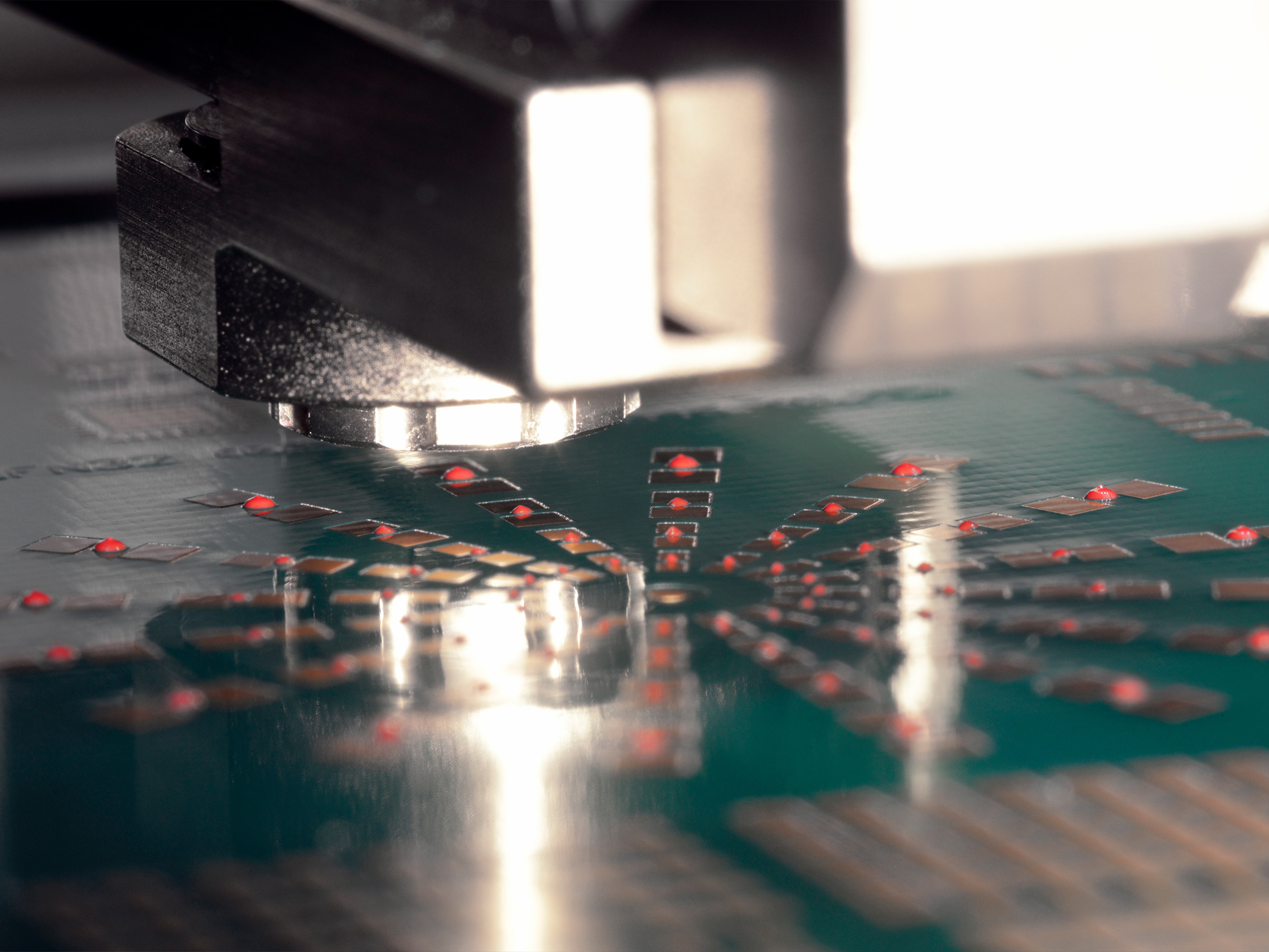

Typické aplikace v elektronice: dispendování pájecí pasty a lepidla, underfill, dam and fill, chip encapsulation, glog top, cavity fill, die bonding paste, lid seal, thermal grease.

Dispenzer je určen i pro prostory s čistotou třídy 10 000 (ISO7) a lze ho dovybavit stabilizací teplot, předehřevem, vakuovým čištěním, vakuovým stolem, atd.

  • Snadno adaptovatelný pro libovolnou aplikaci
  • Max. 2 dispendovací ventily na stroji, 4 různé varianty (pneumatický jet, šroubový, tlakový, piezo jet ventil)
  • 3D dispendování bodů, čar křivek a interpolovaných křivek na několika vrstvách
  • Automatická kompenzace prohnutí
  • Automatické nastavení šířky
  • Automatická korekce parametrů při změně viskozity
  • Velmi intuitivní ovládání pomocí software eDis
    Spider
Process Maximum dispensing speed Piezo Jet Valve: 150'000 dots/h
    Pneumatic Jet Valve: 80'000 Dots/h
    Time/Pressure Valve: 28'000 Dots/h
    Archimedean Screw Valve: 24'000 Dots/h
  Dispensing mode Dot, line, curve, interpolated 3D contour
Accuracy Placement XY dots 40 μm (3σ)
  Positioning Z axis 20 μm (3σ)
PCB Rozměry DPS 50 x 50 mm bis zu 406 x 305 mm (2 x 2" up to 16 x 12")
Dimensions Machine footprint 880 x 1090 mm (34.7 x 43")
