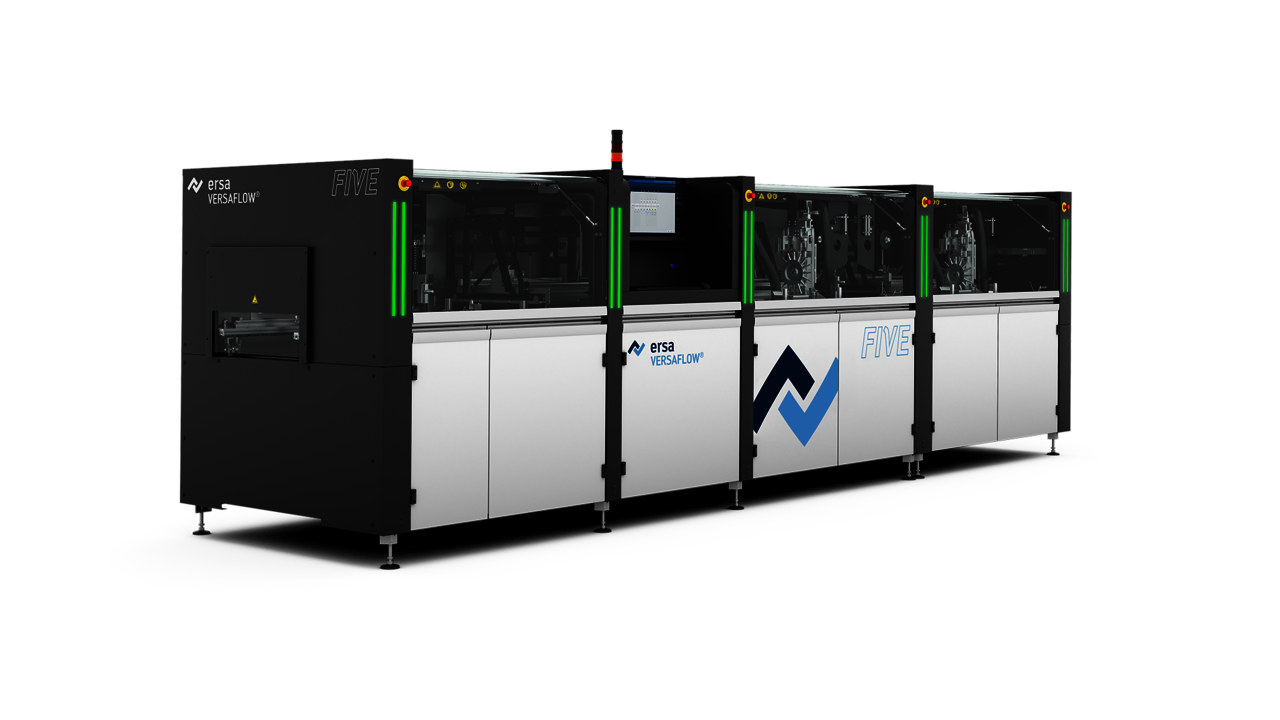

VERSAFLOW FIVE

VERSAFLOW FIVE je inline selektivní pájecí systém nové generace, který nastavuje nové standardy v automatizaci, flexibilitě a produktivitě pro výrobu elektroniky. Ideální řešení pro výrobce s vysokými nároky na výkon a autonomii výrobních procesů.

VERSAFLOW FIVE je high-end selektivní pájecí systém určený pro precizní THT pájení desek plošných spojů. Díky vysokému stupni automatizace umožňuje autonomní výrobu a významné zvýšení produktivity bez kompromisů v kvalitě pájení. Systém využívá inovativní vícesegmentový matrix ohřev pro cílené přizpůsobení teploty formátu DPS, což zvyšuje energetickou efektivitu a minimalizuje tepelný stres komponentů.

NOVINKOU je modul VERSAFLEX 2.0, který umožňuje zpracování dvou DPS paralelně a nezávisle v rámci jednoho modulu, čímž maximalizuje průchodnost a objem výroby. VERSAFLOW FIVE podporuje širokou škálu formátů včetně XL desek a nabízí pokročilé funkce jako automatická výměna, aktivace pájecích trysek, automatické čištění postřikových trysek a CAD-expert režim pro optimalizaci dráhy a cyklu procesu.

Parametry a specifikace

Délka cca 4100 mm
Šířka cca 1789 mm
Výška cca 1643 mm
Hmotnost ~2000 kg
Dopravní systém rolničkový dopravník
Šířka DPS 50–508 mm
Délka DPS 120–685 mm (nebo dvě DPS do 320 mm paralelně)
Nosnost dopravníku 12 kg (heavy duty až 25 kg)
Rychlost dopravníku 0,2–15 m/min
Maximální výška pájecí vlny 5 mm
Teplota pájení max. 320 °C
Objem pájky ~14 kg Sn63Pb / 13 kg bezolovnaté
Počet mini-wave tavících kelímků 1–6
