Versaflex a Versaflux

VERSAFLUX postřikový modul VERSAFLEX pájecí modul

Vzhledem k narůstajícím změnám v produkci elektroniky je třeba vyměňovat pájecí trysky, přenastavit postřikovou trysku nebo vyměnit pájecí vanu ručně. Revoluční postřikový modul VERSAFLUX a pájecí modul VERSAFLEX, které jsou k dispozici pro VERSAFLOW 4, stanovují zcela nové standardy s ohledem na flexibilitu a výkonnost stroje. Modul VERSAFLUX může být vybaven až čtyřmi postřikovými tryskami instalovanými na dvou zcela nezávislých osových systémech, to znamená až 2 postřikové trysky na jedné ose. Nanesení tavidla na desku s plošnými spoji (DPS) je sledováno pomocí laseru - což vede k bezpečnému automatizovanému procesu.

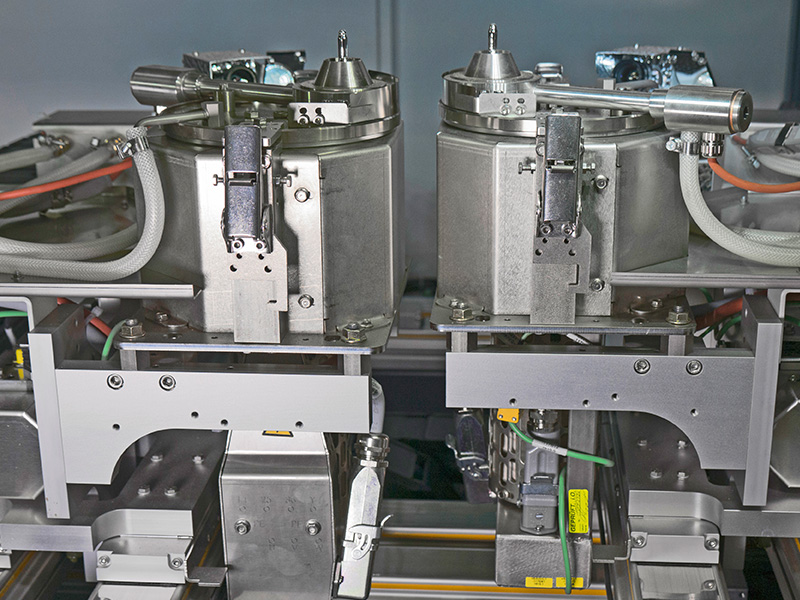

Pájecí modul VERSAFLEX pracuje také se dvěma vzájemně nezávislými osami, které nesou jeden pájecí hrnec. Stejně jako již existující systémy s dvojitými vanami, nabízí inovativní modul VERSAFLEX značnou přidanou hodnotu pro výrobu: zdvojnásobení průchodnosti panelů s DPS, použití různých pájecích slitin nebo tvarů pájecích trysek bez nutnosti jakýchkoli změn. Díky systému nezávislých os mohou být pájecí vany a postřikové trysky nastaveny a posunuty individuálně v osách x / y / z. K dispozici jsou dva provozní režimy: v synchronním režimu se 2 osy pohybují paralelně ve vzájemně předem stanovené pevné vzdálenosti, ideální pro zpracování panelů. V asynchronním režimu se každá osa pohybuje nezávisle.

Komplexní pohyby strojů jsou řízeny pomocí intuitivního operačního softwaru ERSASOFT 5. Ten obsahuje offline programovací software CAD Assistant 4, který operátor používá pro rychlé a jednoduché vytváření a správu pájecích programů.

... VERSAFLEX + VERSAFLUX

  • Souběžné nanášení tavidla a pájení na DPS v osách X a Y
  • Nejvyšší flexibilita spojená s nejkratší dobou cyklu
  • Smíšená výroba bez výpadků díky mechanickému nastavení modulů
  • Automatická optimalizace doby cyklu pomocí programu CAD Assistant 4
  • VERSAFLUX: Dvojité nanášení tavidla se stejným nebo rozdílným typem tavidla
