ECOSELECT 1

Kompaktní selektivně pájecí stroj s malými rozměry

Nyní je ERSA technologie selektivního pájení dostupná i pro střední a malé firmy!

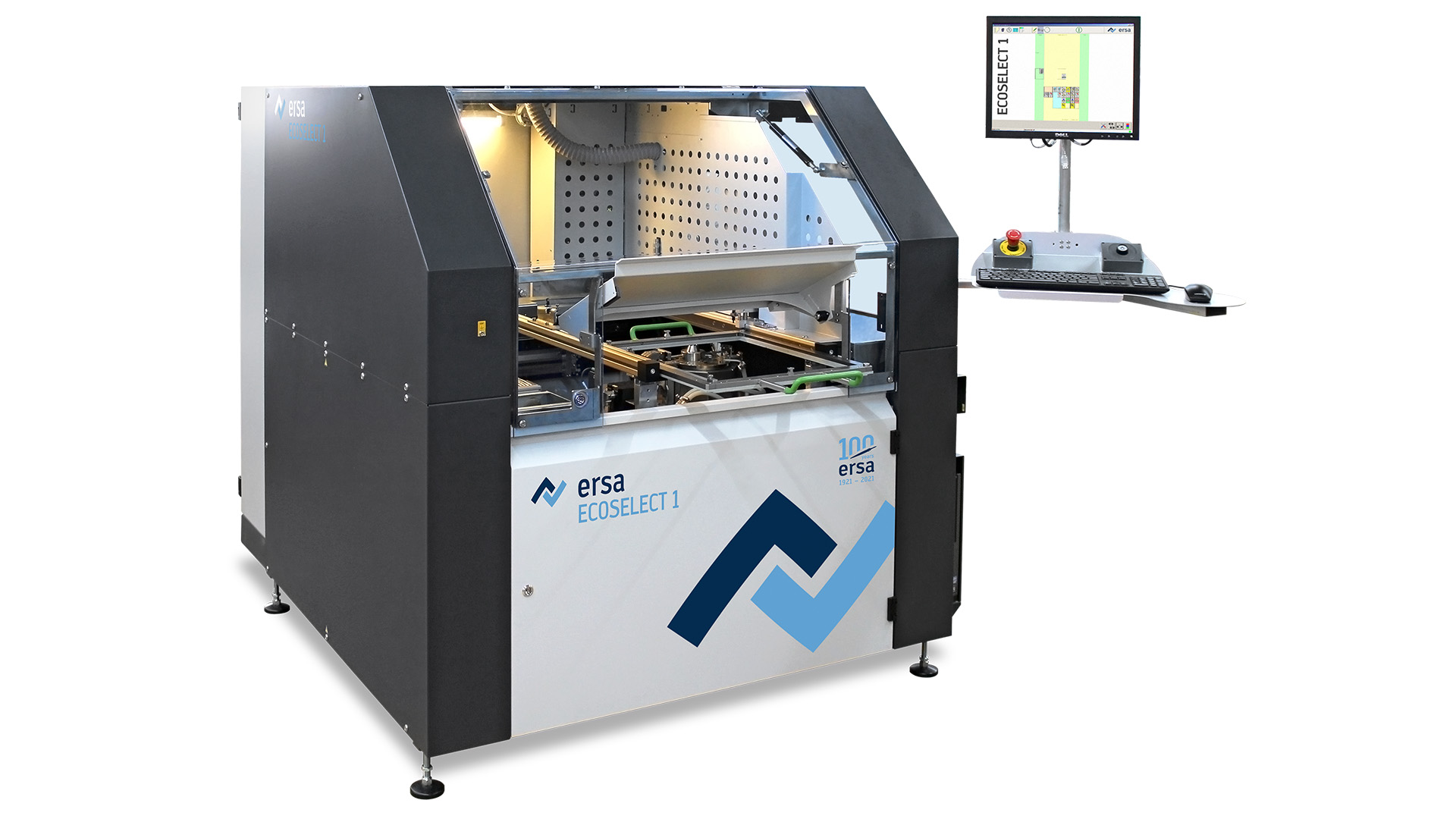

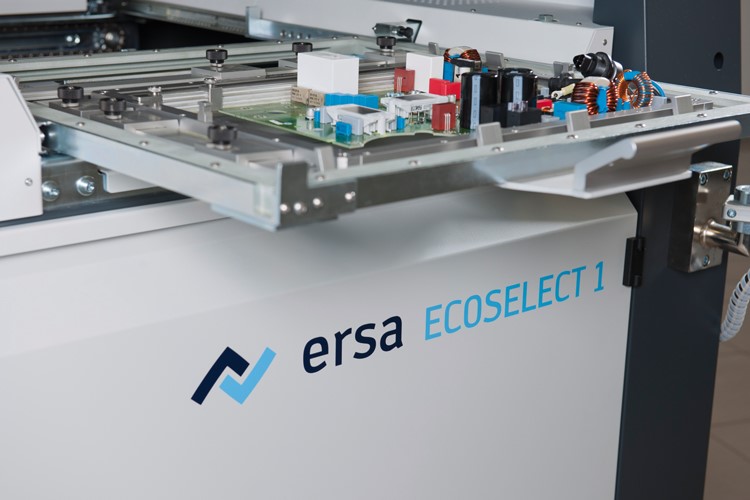

ECOSELECT 1 od firmy Ersa je  malý, selektivní pájecí zařízení vyžadující méně než 3 m² prostoru – optimální řešení pro koncept výroby pomocí  malých, samostatně stojících strojů. Navíc ECOSELECT 1 využívá ve všech procesních krocích shodné, dostatečně prověřené pájecí technologie, které jsou standardně použity na největších strojích, jako např. model Versaflow, takže si zachovává bez jakýchkoliv kompromisů kvalitu, přesnost i opakovatelnost procesu. Nabízí velmi rychlé a jednoduché upínání DPS do univerzálního rámu.

Postřikový modul využívá selektivní Drop-Jet technologii nanášení tavidla s nejvyšší přesností a minimální spotřebou. Díky dalším možnostem řízení a nastavení parametrů, jako je například monitorování postřiku nebo neustálá kontrola tlaku v nádobě na tavidlo, zajišťuje maximální stabilitu ve výrobním procesu.
Stejně jako řada strojů VERSAFLOW, tak i ECOSELECT 1 je vybaven celoplošným systémem předehřevu. Jedná se o spodní IR kazetu s 8 zářiči, které mohou být individuálně aktivovány na základě velikosti DPS a požadovaného výkonu předehřevu.

Další možností, jak zefektivnit stávající systém předehřevu, je využití horní konvekční kazety, což zabezpečuje efektivní a důkladné prohřátí velmi složitých a náročných sestav DPS. Horní konvekce pracuje na principu Venturiho efektu. Vzhledem k rovnoměrnému proudění energie po celé šířce topné kazety nabízí velmi efektivní a účinný způsob, jak DPS dohřát i během samotného pájecího procesu a udržet tak ideální výsledky pájení i na DPS s více body pájení a s větší tepelnou kapacitou.

Dynamické procesní parametry v pájecím modulu, jako je například množství pájecí slitiny, výška pájecí vlny a teplota, jsou neustále sledovány a zdokumentovány. Tak jsou zajištěny dokonalé tvary pájecích spojů. V neposlední řadě je pro tvarování pájecích spojů využíváno „definovaného odtrhu“ pájecí minivlny, což v kombinaci s využitím elektromagnetického čerpadla u stroje ECOSELECT 1 přibližuje pájecí proces k nulové chybovosti a perfektní opakovatelnosti.

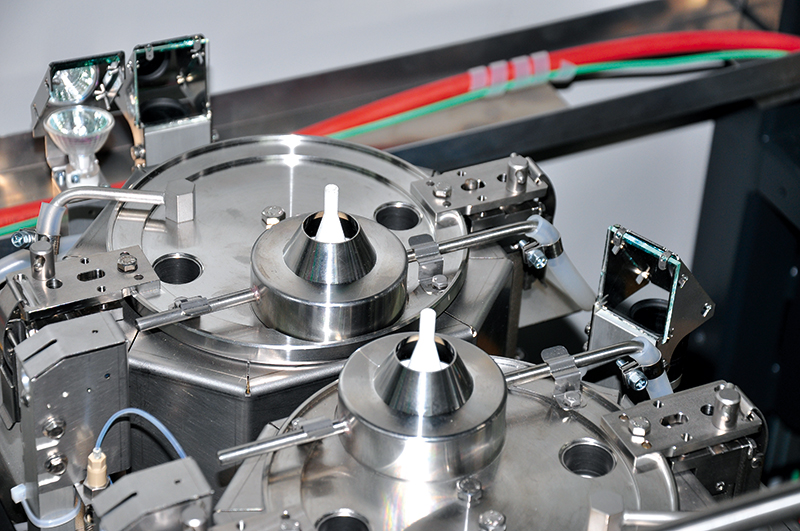

Velkou přidanou hodnotou pro samotnou výrobu je i možnost využit dva pájecí hrnce. Tato možnost nabízí flexibilitu ve využití dvou rozdílných pájecích slitin (olovo × bezolovo) bez jakékoliv odstávky stroje, potřebné pro výměnu pájecího hrnce. Hrnce sou aktivovány odděleně díky další samostatné zvedací jednotce (Z osa). Aktivace každého pájecího hrnce je řízena parametry, nastavenými v pájecím programu. Dlouhé odstávky strojů z důvodu výměny pájecích hrnců s rozdílným typem pájecí slitiny je u těchto strojích minulostí. ECOSELECT 1 standardně využívá technologii pájení smáčivých trysek o různých průměrech. To umožňuje použít jeden pájecí hrnec s větším průměrem pájecí trysky pro pájení konektorů, zatímco druhý pájecí hrnec s užší pájecí tryskou může pájet jednotlivé body s obtížnějším přístupem.

Součástí ECOSELECT 1 je průmyslové PC s řídicím softwarem ERSASOFT. Tento grafický a intuitivní SW nabízí operátorovi mnoho funkcí a vede ho ve správném používání stroje. Standardním příslušenstvím  SW ERSASoft je Process rekordér, který průběžně ukládá do paměti aktuální hodnoty všech modulů stroje, veškerá chybová hlášení a nastavení programu, včetně identifikace přihlášeného operátora.
  • Off-line provedení stroje
  • Ruční vkládání/vykládání DPS
  • Technologie pájení ze spodní strany DPS mini-vlnou (smáčivá pájecí tryska)
  • Přesný DopJet fluxer
  • Až 2 pájecí vany ve stroji
  • IR předehřev ze spodní strany (opce: Horní konvekce nad pozicí pájení)
  • Řídicí software, jednoduché programování
  • Ersa CAD software - off-lime programování drah postřikové a pájecí trysky
Rozměry zařízení1700 × 1500 × 1620
Rozměry DPSš: 15 - 508 mm; d: 15 - 505 mm
Potřebné médiaDusík (1,5 m³/hod = 1 pájecí vana)
 Pneumatický systém; stlačený vzduch
Objem pájecí slitiny13 - 15 kg
Max. hmotnost DPS8 kg (opce 15 kg)
Hmotnost stroje900 kg
