CAD Assistant 4

Tvorba pájecích programů budoucnosti: rychle, bezpečně a intuitivně s použitím 3D dat DPS.

Ersa programový editor CAD Assistant 4 dělá programování rychlé, intuitivní a jednoduchou věcí. Umožňuje programovat offline, zatímco stroj vyrábí.tyto programy lze použít přímo ve stroji díky plné integraci do řídícího softwaru stroje ERSASOFT 5.

CAD Assistant 4 také podporuje programování modulů se dvěmi nezávislými osovými systémy (VERSAFLUX a VERSAFLEX). Nastavování parametrů - v softwaru představovaném jako tzv. Widgety - jsou editovány jednoduchým "drag and drop". Předdefinované widgety lze snadno přizpůsobit aktuální aplikaci. Simulace pájecího procesu podporuje programátora, aby se předešlo chybám.

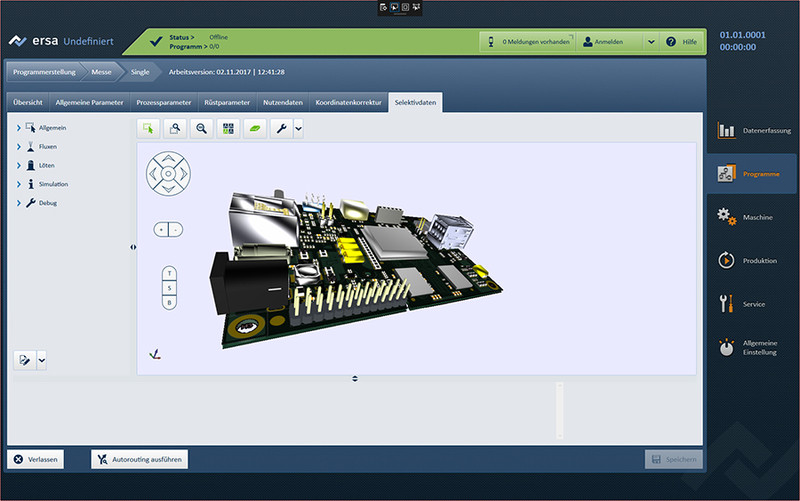

Pomocí programu CAD Assistant 4 od firmy Ersa lze pro programování DPS použít CAD data nebo obrázky. Běh simulace v reálném čase testuje data programu proti všech chybách. Navíc CAD Assistant 4 nabízí autorotážní funkci, která vypočítá nejrychlejší pájecí program.

Parametry a specifikace

Intuitivní a automatizované offline programování s grafickým uživatelským rozhraním a knihovnou šablon
Import CAD dat (ODB ++, IPC 2581, GenCAD) nebo obrázků (.jpg, .bmp, .png, .tif, .gif)
Automatické a optimalizované rozdělení postřikových a pájecích programů na jednotlivé moduly
Podpora modulů se dvěma nezávislými osovými systémy (VERSAFLEX a VERSAFLUX)
Autorouting optimalizuje sekvence a časy cyklu
Simulace procesů v reálném čase a vymezení zakázaných oblastí
Vše v jednom: CAD Assistant 4 integrován do softwaru ERSASOFT 5
