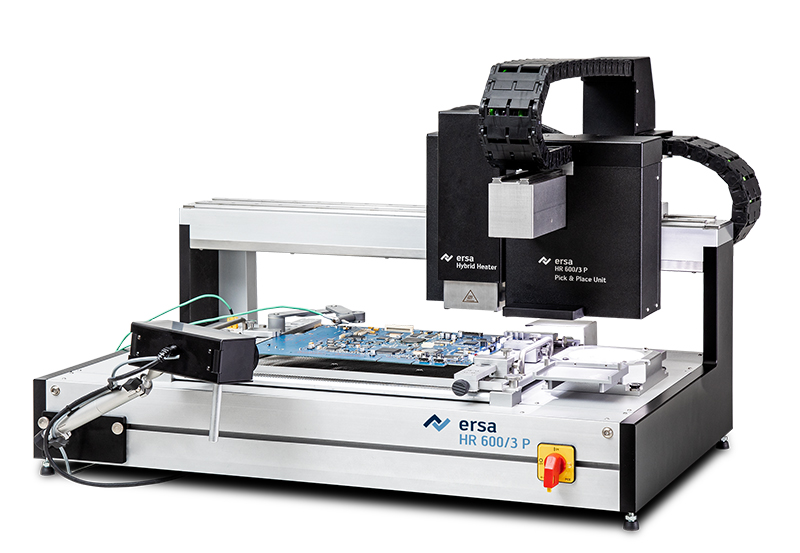

HR 600/3P

Precizní automatický rework systém  pro opravy extrémě malých součástek 01005

Rework stanice vyvinutá speciálně i pro osazování a opravy pouzder součástek 01005. Nabízí proces odpájení, osazení a zpětné zapájení všech typů SMD součástek: BGA, kovové BGA, CGA, BGA sběrnice, QFP, PLCC, MLF a miniaturní součástky do rozměrů 0,5 × 0,5 mm.
  • Velmi precizní pohyb os X,Y,Z
  • Plně automatizovaný proces osazování součástek stejně jako jejich pájení a odpájení
  • Hybridní topná hlava se dvěma topnými zónami
  • Velkoplošný, výkonný IR předehřev rozdělený do 3 zón
  • Bezkontaktní měření teploty pomocí digitálního senzoru
  • Tři termočlánkové vstupy typu K pro snímač Accu-TC
  • Efektivní chlazení součástí stlačeným vzduchem
Rozměry (Š x D x V)850 × 660 × 573 mm
Hmotnost (kg)65
Antistatické provedeníano
Výkon (W)3 200
Jmenovité napětí (V)220V-240VAC, 50/60 Hz, 16 A
Připojení stlačeného vzduchu6-10 bar (bez oleje), 1/4 palce připojení
Horní topný zářičHybrid emitter (800 W), 60 x 60 mm
Spodní předehřevIR emitter (3 × 800 W), 830 x 270 mm
Velikost DPS (mm)390 × 300; 535 × 300 XL verze
Přesnost osazení+-20 µm
Osazovací kamera (horní)5 MP GigE barevná kamera
Kamera pro součástky (spodní)5 MP GigE černo-bílá kamera
ObsluhaWindows PC, HRSoft 2
Test symbolCE
Opce – procesní kamera5 MP GigE barevná kamera, 25 mm ohnisková šířka; LED osvětlení
