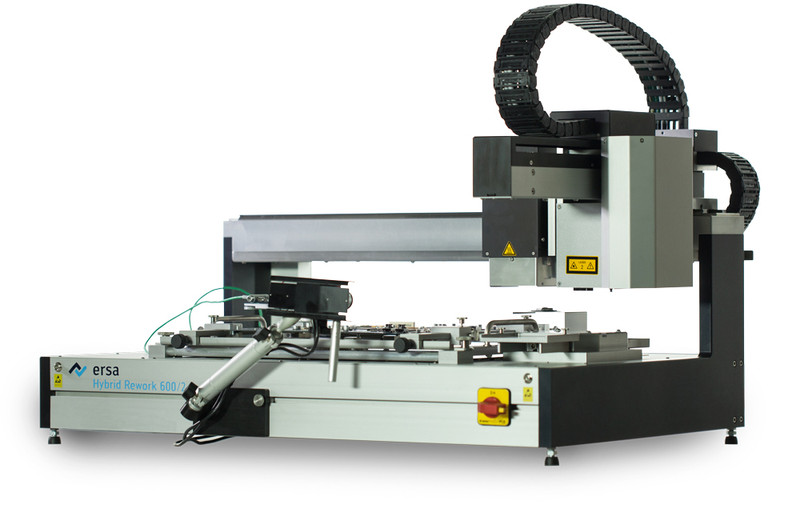

HR 600/2

Univerzální rework stanice nabízí svému uživateli velkou porci nových, inovativních řešení v návaznosti na aktuální potřeby v oblasti oprav DPS.

Opravarenská stanice od firmy Ersa navazuje a vhodně doplňuje svou nabídku rework systémů o další kompaktní systém HR600 s mnoha novými řešeními v oblasti automatizace procesu, výkonu, stability procesu a opakovatelnosti.

Znovu vychází z dokonale prověřené 100% INFRA technologie ohřevu součástek, díky níž umožňuje obrovskou univerzálnost a flexibilitu v nastavení rework profilů a kontrolu nad samotným řízením ohřevu součástek. Tato technologie ohřevu byla u modelu HR600 doplněna o HYBRID technologii ohřevu, která kombinuje 100% Infra a velmi jemný proud horkého vzduchu. Uživatel stanice si může pro každou aplikaci vybrat různou technologii ohřevu.

Upínací systém pro fixaci DPS je již ve standardu vybaven systémem podpěrných pinů pro dokonalé a velmi jednoduché fixování DPS ve vodorovné pozici během kompletního procesu přetavení. Rozdílem oproti předchozím typům rework systémů ERSA je i pevná pozici DPS během kompletního rework procesu = horní pájecí hlava i s automatickou osazovací hlavou jezdí nad samotnou DPS. Novinkou je i plně automatické odebrání součástky z DPS pro přetavení.

Velkou přeměnu podstoupil samotný osazovací modul. Ten umožňuje plně automatické zpětné sazení součástky zpět na DPS včetně vystředění, rotace.

Proměnou prošel i systém chlazení DPS. U tohoto modelu využíváme velmi efektiního stlačeného vzduchu pro chlazení DPS s velkým gradientem chlazení.
  • Plně automatická rework stanice
  • 100% INFRA nebo HYBRID technologie ohřevu
  • Plně automatické odebrání součástek po procesu přetavení
  • Plně automatické odebrání, centrování a zpětné osazení součástek zpět na DPS
  • Nový, účinnější systém chlazení DPS
  • Upínací rám se systémem podpěrných pinů
  • Reflow proces kamera pro vizualizaci pájecího pprocesu
  • Řídící SW HRSoft
  • Vynikající poměr cena × výkon
  • Verze HR600/2 VOIDLESS na dotaz
Délka850 mm
Šířka660 mm
Výška620 mm
Hmotnost57 kg
Antistatické provedeníAno
Příkon3 200 W
Jmenovité napětíAC 230 V
Připojení stlačeného vzduchu6-10 bar (bez oleje)
Horní zářičHYBRID (2× 400 W) 60 × 60 mm
Spodní zářičIR (3 × 800 W) 380 × 250 mm
Formát DPSod 20 × 20 mm do 390 × 285 mm (+×)
Rozměr součástekod 1 × 1 mm do 50 × 50 mm
Operační systémWindows PC
Test symbolCE
Opcekamera 10 MP CMOS USB barevná kamera s osvětlením
