DIP & PRINT stanice

Velmi efektivní přípravek pro přesné nanášení pájecí pasty nebo tavidla na samotnou součástku před osazením na DPS. Zaručuje stabilitu a opakovatelnost při náročných opravách DPS.

Definovaný způsob jak nanést tavidlo nebo pájecí pastu během rework procesu.

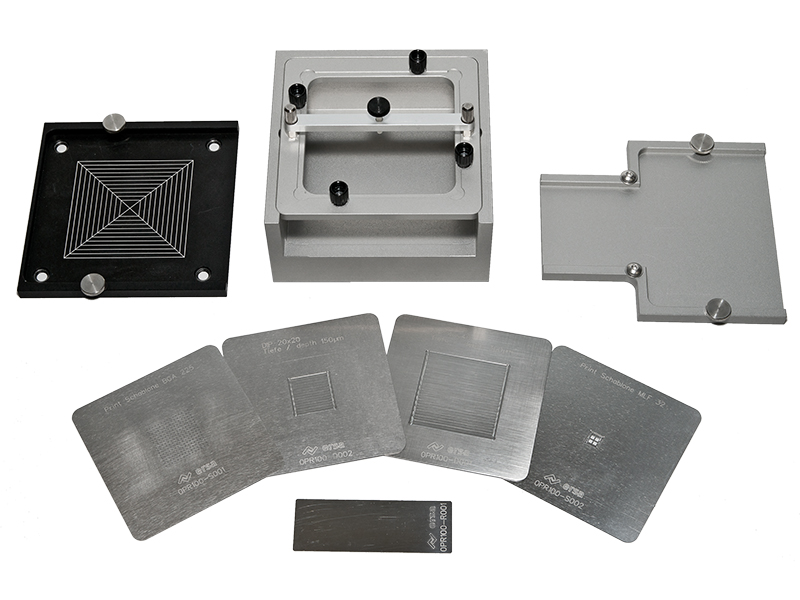

Přípravek do firmy Ersa se skládá ze základního podstavce, do kterého se upevňuje rámeček s konkrétní šablonou (není součástí sady, je nutné vyspecifikovat) s rastrem pro konkrétní součástku. Nová nebo dokonale očištěná součástka se upevní do šablony a zafixuje se z horní strany. Celý rámeček se šablonou a upevněnou součástkou se otočí o 180° a pomocí stěrky se nanese pájecí pasta přímo na tělo/vývody součástky. Poté se takto nadispendovaná součástka vloží i s rámečkem do ERSA osazovacího modulu (součást rework systémů) a vakuově se pomocí speciální trysky odebere a osadí zpět na DPS. Nakonec probíhá volba pájecího programu a proces přetavení.
  • Základní sestava + rámeček pro upevnění mini šablony pro reballing nebo DIP metodu
  • Zaručuje nanášení přesného množství pájecí pasty/tavidla
  • Vhodné pro součástky BGA, fine-pitch chipy, QFN atd.
  • Kompatibilní pro rework systémy Ersa
0PR100 Dip & Print stanice
0PR100-D001 Dip šablona 40 × 40mm / 300 µm
0PR100-D002 Dip šablona 20 × 20mm / 150 µm
0PR100-D003 Dip šablona 20 × 20mm / 100 µm
0PR100-D004 Dip šablona 40 × 40mm / 100 µm
0PR100-PL550 Fixační přípravek pro PL550
0PR100-PL650 Fixační přípravek pro PL650
0PR100-S001 Šablona, Typ 1, BGA 225
0PR100-S002 Šablona, Typ 2, MLF 32
0PR100-S003 Šablona, Typ 2, QFN 20
0PR100-R001 Stěrka 70 × 25 mm
