Puma.ultra – velkoformátový vysoce flexibilní SMD osazovací automat

Puma.ultra – velkoformátový vysoce flexibilní SMD osazovací automat

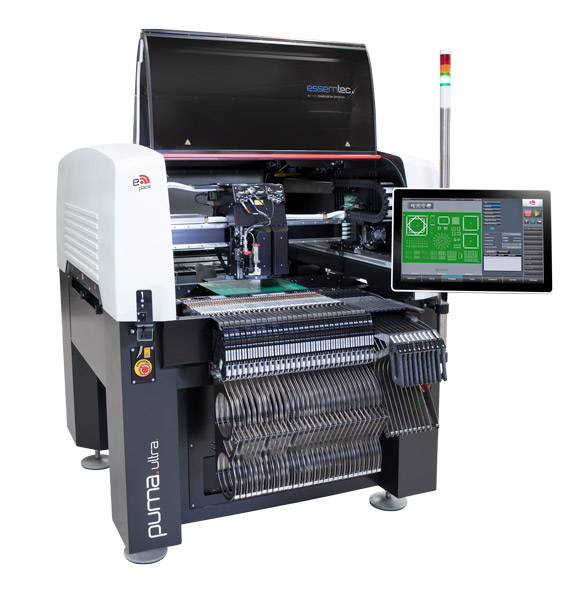

Puma.ultra je univerzální a výkonný SMD montážní automat, nabízený v řadě modifikací. Představuje efektivní spojení nejmodernější technologie a výrobní praxe. Uplatní se především tam, kde jsou kladeny vysoké požadavky na změny organizace výroby s využitím extrémních technických parametrů stroje. Vhodný je jak pro práce s menšími sériemi a velkou různorodostí desek, tak pro velkokapacitní osazování.

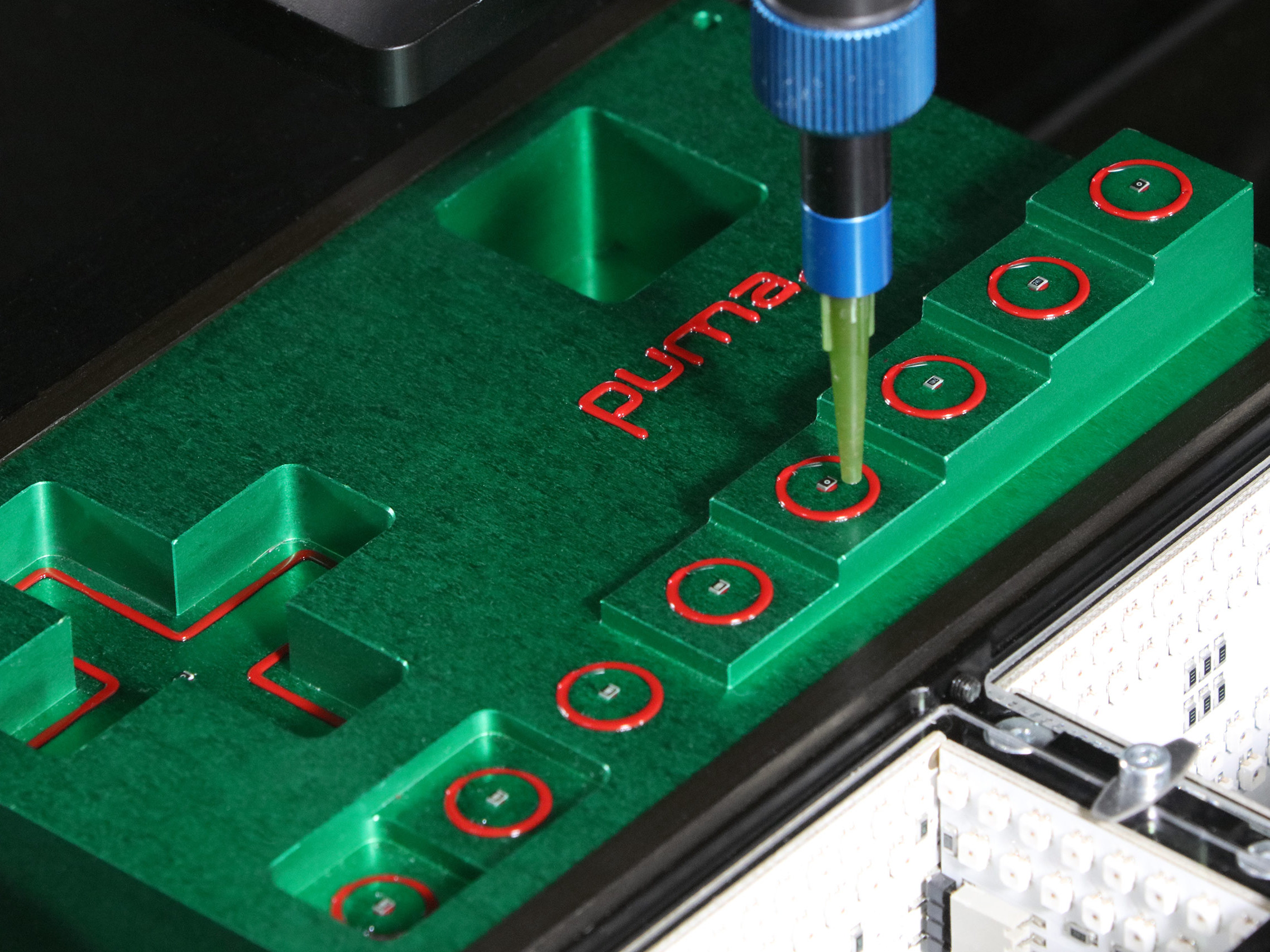

Puma kombinuje dva různé výrobní postupy v rámci jednoho stroje: 3D dispendování  pájecí pasty  a/nebo lepidla, a 2,5D  montáž SMD součástek. Oba procesy mohou nově probíhat současně v rámci jednoho programu. Velmi dobře lze takto řešit různé doosazovací práce na DPS, ale i montážní práce 3D-MID komponent, typicky např. v automobilovém průmyslu.

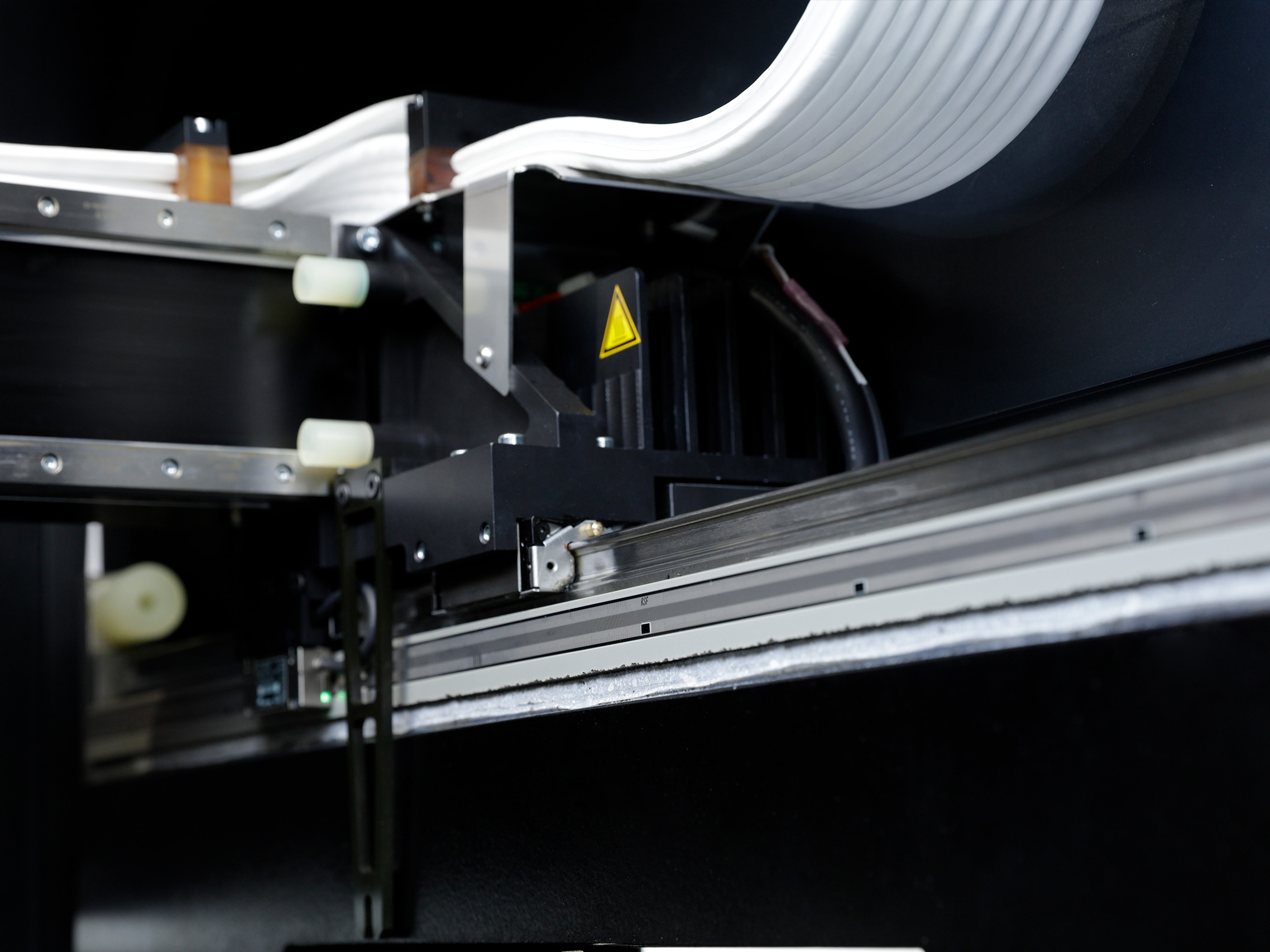

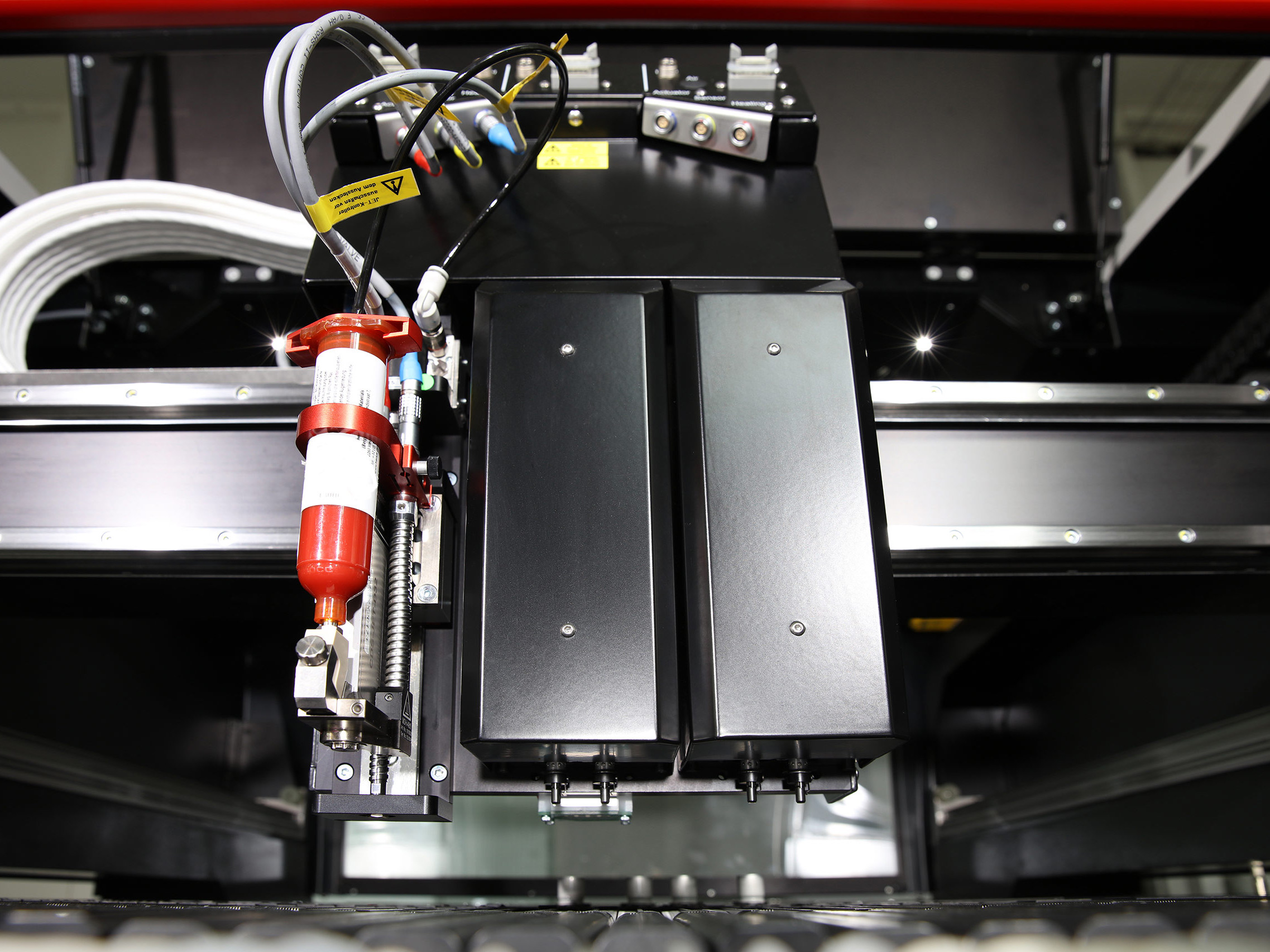

Automat je dodáván v několika verzích. Jako jednoosý, dvouosý nebo čtyřosý stroj, v off line nebo in line provedení, s různou kombinací dispendovacích ventilů, včetně nekontaktních jet-ventilů pro extrémně rychlé nanášení pasty nebo lepidla. Konstrukce s lineárními motory těmto řešením dodává vysokou dynamiku a přesnost. Kombinováním uvedených modifikací lze konfigurovat stroje buďto k větší univerzálnosti nebo vyšší kapacitě.

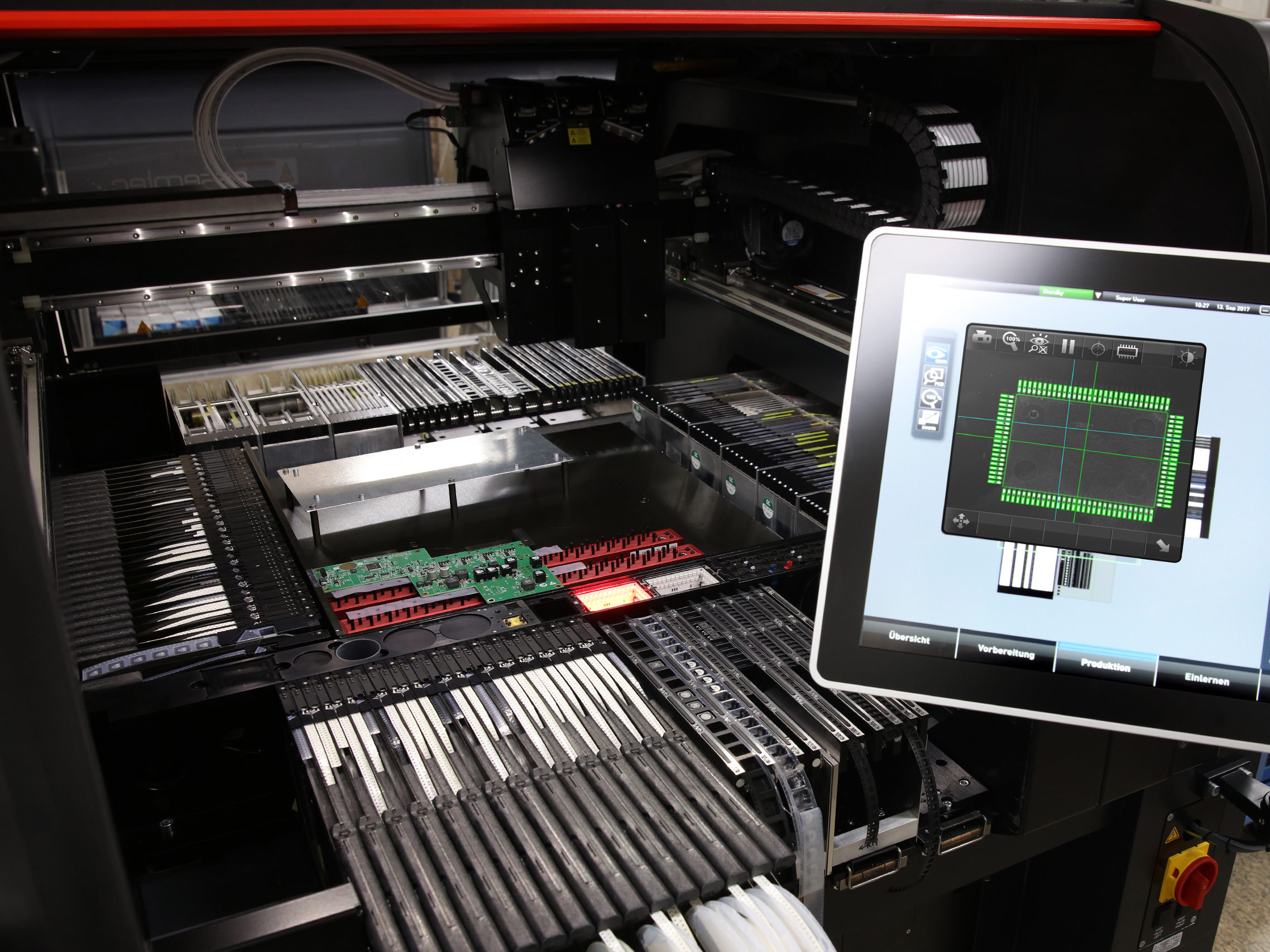

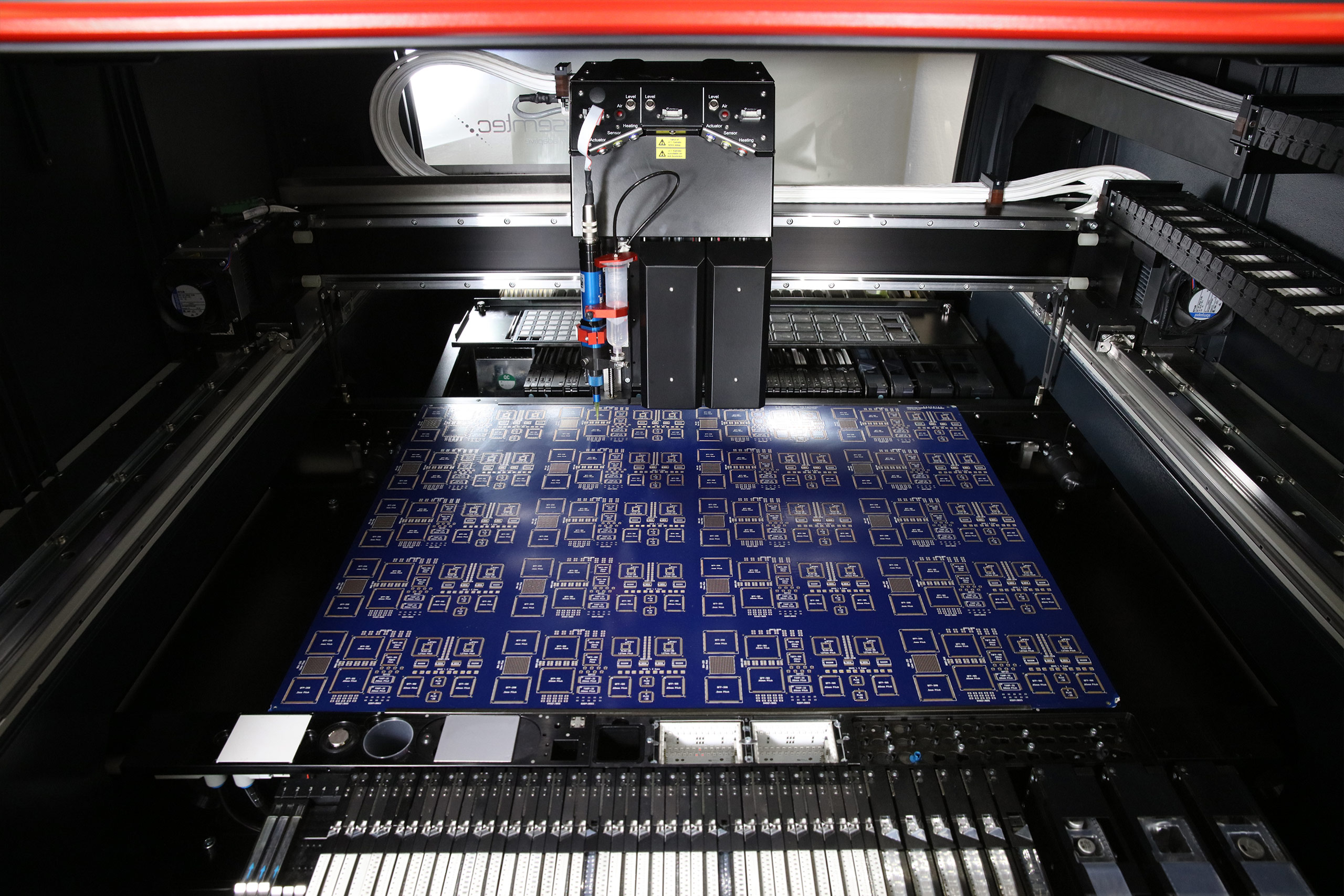

Operativnost provozu podtrhuje inteligentní systém podavačů. Detekce podavačů čárovými kódy nejenom přispívá ke snadné verifikaci součástek, ale umožňuje i velmi rychlé přezbrojení. Výhodou pro snadné plánování rozložení výroby je i vysoký počet podavačů na stroji. Unikátními až 280 využitelnými podavači na malé půdorysné ploše nabízí automat především zpracovatelům vlastní malosériové produkce vysoký uživatelský komfort výroby spojený s minimálními přestavbovými časy při přechodu z jedné DPS na jinou. DPS lze zpracovávat až do velikosti 1800 × 610 mm.

Významným přínosem do celkového konceptu je řídící software, který je postaven na moderních programových prostředcích. Výsledkem je velmi intuitivní a informativní prostředí s bohatou kontextovou nápovědou. Ovládání je přes velkoplošnou dotykovou obrazovku s alternativním připojením klávesnice nebo myši. Síťové vazby zjednodušují nejen snadné propojení na návazné procesy, ale umožňují i velmi efektivní vzdálenou podporu v případě nouze. Doplnit je možné moduly traceability a návaznosti na plánování a skladové hospodářství, pak je tento systém ideální volbou i pro taková speciální a ostře sledovaná odvětví jako je letectví, kosmonautika nebo automobilní a medicínské aplikace s vysokou sledovaností výroby.

Osazovací automat od firmy Essemtec má extrémně nízké provozní náklady a minimální údržbu, s obsluhou může komunikovat v českém jazyce.
