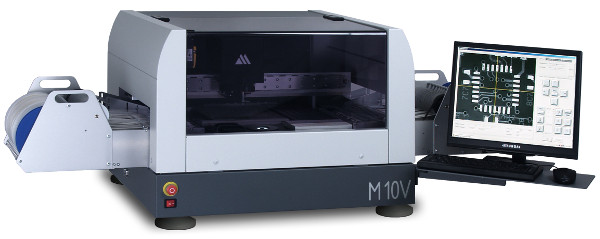

M10V

Malý stolní cenově dostupný osazovací automat pro nejmenší a začínající firmy, vhodný jak pro prototypové, tak malosériové osazování SMD součástek.

Osazovací automat M10V od firmy Mechatronika umí využít jakkoliv balené, tedy i volně sypané součástky, a současně dispendovat pastu i lepidlo. Velkou popularitu si získal především ve výzkumných a vývojových centrech po celé západní Evropě a v laboratořích vysokých škol. Kombinuje mechanickou přesnost s vysokou kvalitou centrovacího kamerového systému a výkonným programovacím softwarem. Nejmenší osazované čipové součástky jsou 0201, v nouzových případech i 01005. Data pro osazování lze připravit konverzí CAD dat DPS nebo v teach-in režimu.

Unikátní vlastností je především schopnost odebírat a středit volně sypané součástky z malých kontejnerů. Vestavěný inteligentní vizualizační systém kombinující horní a spodní středicí kameru je schopný rozpoznat jednotlivé součástky, určit jejich pozici na trysce a přesně ji osadit na programovanou pozici.

Automat je již v základu vybaven vším potřebným pro bezproblémovou práci – automatickým zaměřením DPS, automatickým výměníkem trysek, senzorem chybových značek. K dispozici jsou podavače páskovaných součástek, podavače krátkých pásek, podavače pro součástky v tyčích i prostor pro podávání z palet nebo kontejnerů. Osazovací plocha je až 300 × 400 mm.

Předností zařízení je vysoká stabilita provozu, jednoduchá obsluha i údržba a nízké provozní náklady. Ve své kategorii představuje dlouhodobě ověřený spolehlivý standard.

Velikost deskymax300 × 400 mm
Použitelné součástkyod 0201 do 40 × 40 mm
Rozměry750 × 830 × 550 mm
Váha70 kg
