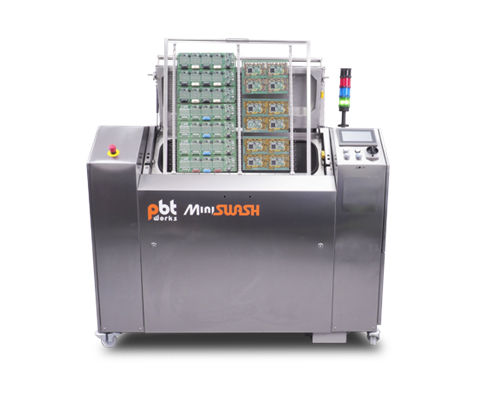

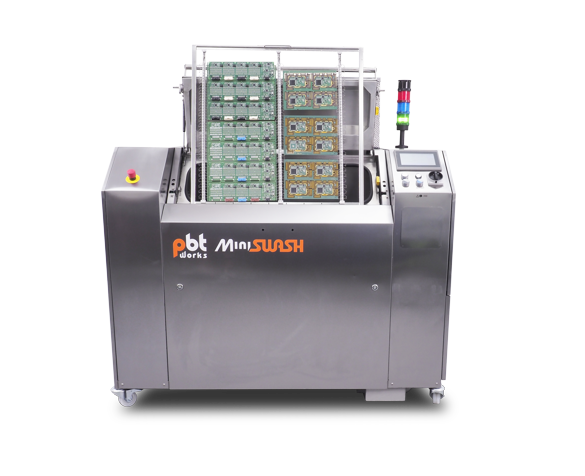

MiniSWASH

Automatické jednokomorové zařízení pro čištění šablon, missprintů a DPS pomocí ostřiku.

Čisticí zařízení určené pro mytí tiskových šablon a malých sérií DPS. Mini SWASH od firmy PBT Works je flexibilní myčka malého půdorysu, nenáročná na prostor, která spolehlivě umyje jak tiskovou šablonu od pájecí pasty, tak také elektronické sestavy od zbytků tavidla po pájení. Umývané sestavy jsou rovnoměrně ostřikovány z rotačních ostřikových ramen, která jsou synchronně poháněna motorem.
Oboustranně mechanicky vyvážený ostřik umožňuje bezpečné umývání i velmi tenkých šablon bez rizika jejich poškození. Po mytí a po oplachu jsou sestavy ofukovány vzduchovým nožem, který snižuje přenos čisticího roztoku do oplachové vody a urychluje sušení horkým vzduchem.

Parametry a specifikace

Synchronní pohon rotačních ostřikových ramen - přímé a oboustranně vyvážené ostřikování umývaných sestav.
Autonomní vzduchový nůž - přímé konvekční, vysoce účinné sušení, nízká spotřeba čisticí chemie.
Variabilně konfigurovatelný oplach - čistidlem, pitnou nebo DI vodou s možností ohřevu.
Řízení pomocí PLC a dotykového barevného displeje s možností ukládání různých mycích programů.
Graficky přehledné zobrazení všech nastavených a aktuálních parametrů (teplot, časů a vodivosti).
Široké příslušenství pro upínání elektronických sestav a různých typů šablon.
Traceabilita procesu se čtečkou čárového nebo QR kódu jako volitelné příslušenství.

Parametr	Mini SWASH	Externí filtrační jednotka - DI-vody
Max. rozměry umývané šablony	29 palců
Max. rozměry DPS, rámu (š×d×v)	740 × 820 × 80 mm
Rozměry zařízení (š×d×v)	800 × 1600 × 1200	556 × 560 × 1200
