TCM45A_XL

Nová generace zařízení TCM-45A pro selektivní lakování desek plošných spojů, které vyhoví i nejnáročnějším potřebám zákazníka. Možnost použití dvou hlav najednou zvyšuje variabilitu stroje a umožní tak nanášet lak vysokou rychlostí a zároveň s velkou přesností.

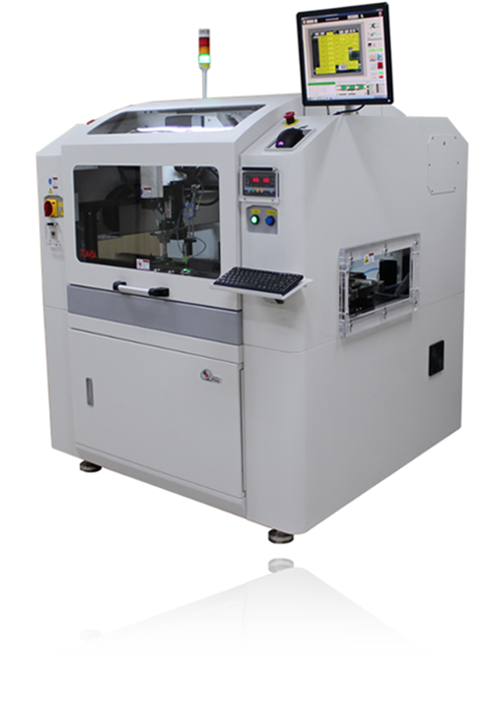

TCM45A_XL Coating WorkCell představuje plně automatizovaný a programovatelný selektivně lakovací systém, řízený pomocí unikátního softwaru fy TTnS - ECM_V3 / ECM_V2. AD. Robustní platforma v sobě integruje pěti(5) osého přesného kartézského robota s pokročilými dávkovacími aplikátory fy TTnS pro dosažení konzistentní kvality nanášení laku za významné redukce maskování a dodatečných oprav.
Firma TTnS se specializuje na aplikaci konformního povlaku u elektronických sestav desek plošných spojů v automobilovém, leteckém, vojenském, lékařském a telekomunikačním průmyslu.
V porovnání s konvenčními procesy stříkání laku šetří přibližně 40-60% spotřeby materiálu. TCM45A_XL umožňuje nanášet prakticky všechny druhy materiálů jako je akrylát, guma, uretan, silikon, UV laky nebo laky na vodní bázi.
Široké možnosti konfigurace zařízení TCM-45A od firmy TTnS a velké množství doplňků spolu s rozsáhlou základní výbavou vytváří ideální sestavu pro selektivní lakování Vašich DPS. Možnost UV vytvrzování přímo ve stroji

Parametry a specifikace

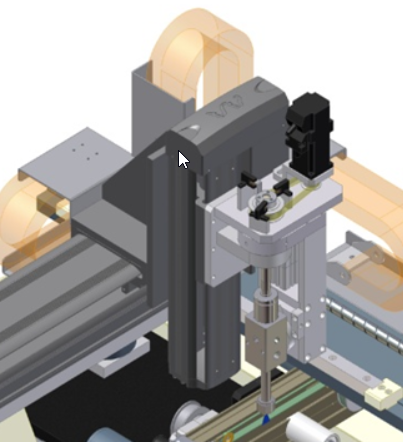

Pohyb v osách X,Y,Z, rotace (0°/90°/-90°), náklon (0°/30°/-30°) v základním vybavení stroje.
Umožňuje dva různé způsoby nanášení laku:
Aplikátor CAF – lakování pomocí závojového paprsku bez rozprašování. Nabízí přesný, vysoce efektivní a rychlý způsob lakování s možností přerušovaného paprsku za „letu“ a 3 různé velikosti závojové trysky. Doporučeno pro materiály o viskozitě δ≤100(cPs).
Aplikátor CAS – lakování pomocí pulzního rozprašovaného paprsku. Eliminuje zpětný odraz, vyznačuje se vysokou penetrací a adhezí k lakovanému materiálu. Umožňuje 3 režimy / vzory lakování: Liner-Bead (bodový paprsek), Spiral-Bead (úzký kuželový rozprach) , Spiral-Spray (široký kuželový jemný sprej). Doporučeno pro materiály o viskozitě v rozsahu 100≤δ≤3,000(cPs).
Možnost doplnění druhé dispenzní hlavy pro aplikaci viskózních materiálů. Umožňuje bodové / lineární nanášení pastovitých a polotekutých materiálů pomocí jehly např. kolem konektorů nebo v aplikacích jako je Potting (pouzdření) a Underfill (vyplňování mezer pod komponenty).
Okruh s ředidlem na proplach lakovacího aplikátoru.
Tři nezávislé řetězové dopravníky s motoricky řízenou šířkou / možnost integrace do výrobní linky.
Přesný optický systém automatické kalibrace šířky lakovacího paprsku s vysokou rychlostí nastavení a malou spotřebou laku.
Velmi snadná tvorba programů v platformě ECM 2.AD (možnost programování offline).
SMEMA Interface , Spec. 1.2.
Lakování DPS do maximálního formátu: Š 400 mm x D 450 (560) mm.
