Phoenix X|aminer
Kompaktní mikrofocus RTG systém pro vysoce přesnou nedestruktivní 2D kontrolu elektronických sestav, DPS a komponent, s volitelnou možností 3D CT analýzy. Díky 160kV zdroji, detekci detailů od 0,5 µm a automatizovanému vyhodnocení je vhodný pro procesní kontrolu, kontrolu kvality, vývoj i analýzu vad v SMT a THT výrobě.

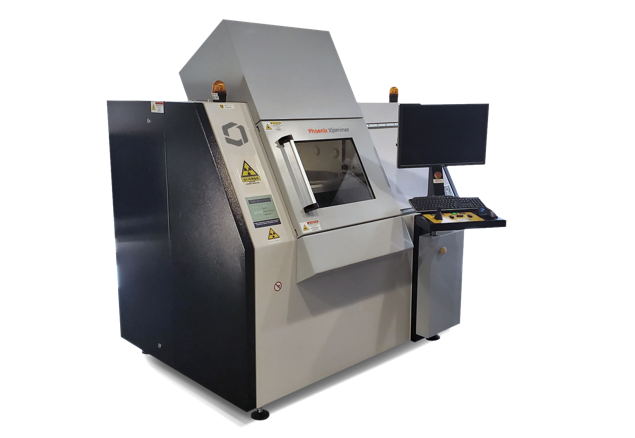

Phoenix X|aminer od Waygate Technologies je průmyslový mikrofocus RTG systém navržený speciálně pro kontrolu elektronických sestav, osazených DPS a samostatných elektronických komponent. Umožňuje manuální i automatizovanou rentgenovou inspekci a je vhodný zejména pro kontrolu skrytých pájených spojů, BGA pouzder, THT spojů, polovodičových součástek a dalších struktur, které nelze dostatečně posoudit optickou kontrolou.
Základem zařízení je otevřený mikrofocus RTG zdroj 160 kV / 20 W s dlouhodobě servisovatelnou konstrukcí. Systém dosahuje maximální detekovatelnosti detailu 0,5 µm a rozlišení 2 µm podle JIMA struktury, což umožňuje spolehlivě zobrazovat jemné struktury pájených spojů a elektronických komponent.

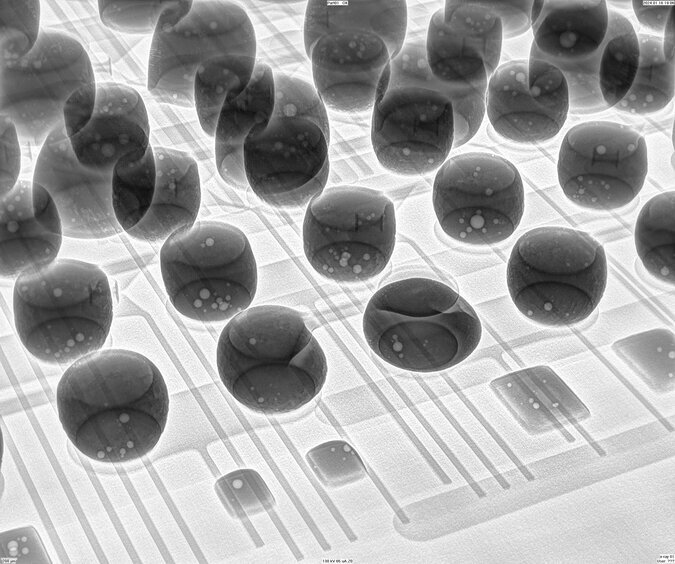

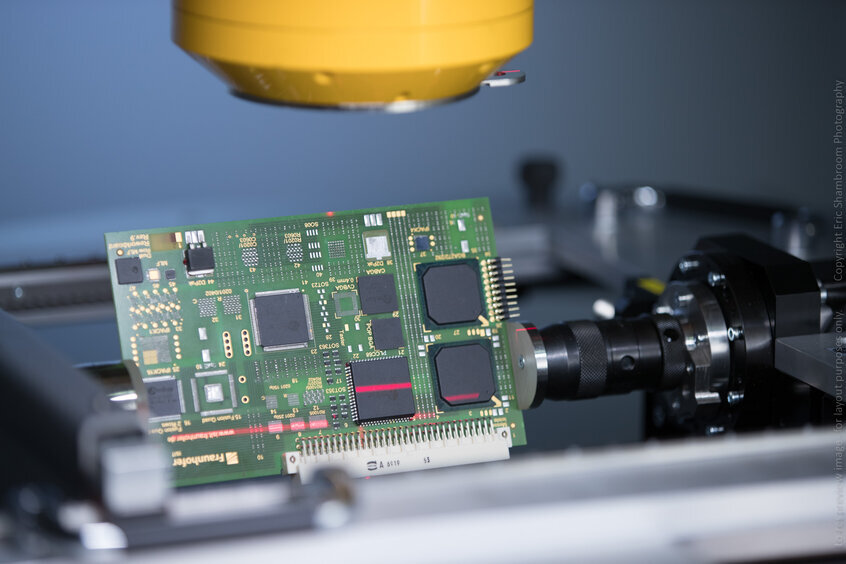

Specifická konstrukce manipulátoru OVHM – Oblique View at Highest Magnification umožňuje provádět šikmé RTG pohledy při vysokém geometrickém zvětšení. RTG zdroj je umístěn nad vzorkem, takže lze kontrolovanou DPS přiblížit velmi blízko ke zdroji a zachovat vysoké zvětšení i při šikmém náhledu. To je výhodné například při analýze BGA, QFN, pouzder s překrývajícími se strukturami nebo THT spojů.
Pro zpracování 2D RTG obrazu slouží software Phoenix X|act, který podporuje manuální kontrolu i tvorbu automatických inspekčních sekvencí. Umožňuje teach-in pozic, ukládání parametrů zobrazení, práci s mapou DPS, překrytí CAD dat a automatické ukládání výsledků a RTG snímků.

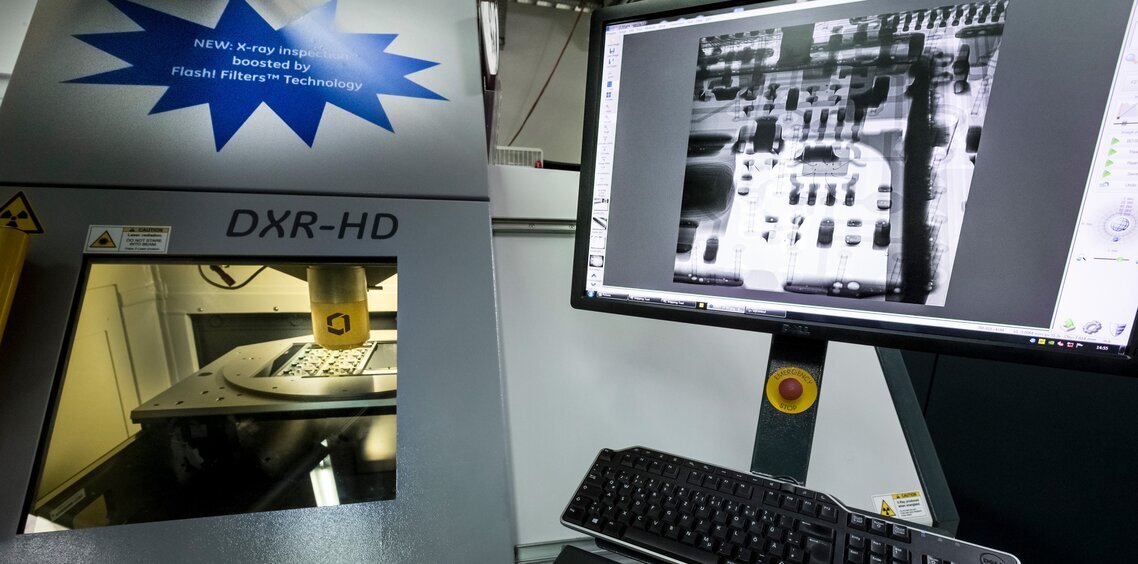

Technologie Flash! Electronics automaticky optimalizuje RTG obraz pro elektronické aplikace a pomáhá zobrazit struktury s rozdílnou absorpcí v jednom snímku bez neustálého manuálního nastavování kontrastu. Výsledkem je konzistentnější vyhodnocení a menší závislost výsledku inspekce na zkušenostech operátora.
Pro aplikace, kde 2D rentgenová kontrola neposkytuje dostatečnou informaci, lze Phoenix X|aminer rozšířit o 3D počítačovou tomografii. Volitelný CT režim využívá software Phoenix Datos|x a umožňuje prostorovou analýzu vnitřních struktur menších elektronických součástek a sestav.
