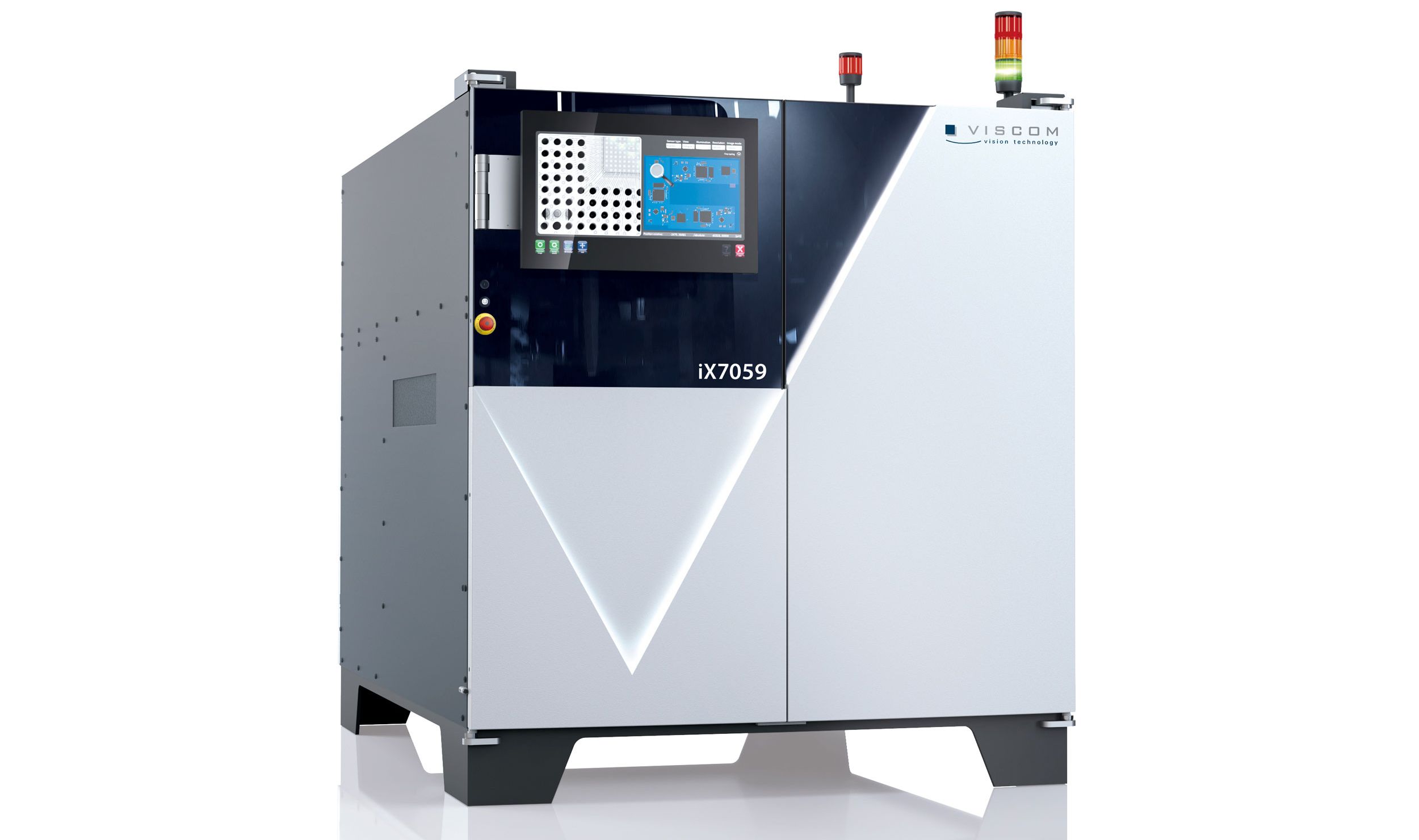

iX7059 PCB Inspection

Inspekce desek plošných spojů iX7059 – 3D rentgenová kontrola desek plošných spojů s vysokou hustotou a oboustranných desek plošných spojů na nejvyšší úrovni

Společnost Viscom se svou produktovou řadou iX7059 nastavuje nový standard pro vysoce přesnou inline rentgenovou kontrolu desek plošných spojů. Vynikající inspekční výkon pro pájené spoje SMD a THT a přesné měření dutin poskytují 100% záruku kvality v moderní SMT výrobě, takže skryté vady lze detekovat i v případě, že složité sestavy způsobují masivní stínování.

Kromě tradiční SMD inspekce poskytuje kompaktní systém iX7059 PCB Inspection nebo iX7059 PCB Inspection XL 3D AXI také vysoce přesnou a spolehlivou kontrolu pájecích defektů, jako jsou například head-in-pillow a póry v součástkách BGA a LGA.

Špičková, výkonná mikrofokusní rentgenová technologie, nové dynamické metody 3D snímání obrazu a bezproblémová manipulace zaručují nejlepší propustnost. iX7059 PCB Inspection XL s možností prodloužené dlouhé desky přichází do hry pro obzvláště velké sestavy desek plošných spojů o rozměrech až 1 400 mm – toto řešení je ideální pro serverové desky, LED diody, polovodiče a 5G elektroniku.

Parametry a specifikace

Bezkonkurenčně rychlý koncept dynamického pořizování snímků Evolution 4 nebo volitelně 5 pro ještě vyšší rychlost a nejvyšší propustnost
Vysoce přesná kontrola ve 2D, 2,5D a 3D.
Vysoce kvalitní 3D výpočet objemu AXI s planárním CT
Další vertikální řezy pro optimální analýzy a spolehlivé ověření
Rychlé vytváření kontrolních programů díky 3D analýze a kontrolní knihovně AXI kompatibilní s IPC- Maximální optimalizace inspekčního programu díky integrovanému ověřování
Globální knihovny, globální kalibrace: přenositelnost do všech systémů
Automatická kalibrace hodnot ve stupních šedi pro konzistentní výsledky inspekce
Sledovatelnost, statistické řízení procesů, offline programování, víceřádkové ověřování
Viscom Quality Uplink: efektivní síťování a optimalizace procesů
Rozhraní: SMEMA, IPC Hermes Standard (volitelné)
Rozsah inspekce: Vzduchové vměstky/dutiny (VOIDS) v povrchovém pájení, přítomnost, odsazení, nadměrné/nedostatečné množství pájky, pájecí můstek, pájecí kuličky, rozprašování pájky, vady pájení, hladina naplnění THT a výška pinu, nesmáčení, kontaminace, poškozená součástka, chybějící nebo nesprávná součástka, nedokonalý tvar, nahromadění, zvednutý vývod, billboarding, vleže na zádech, zkroucení, efekt knotu (volitelné)

ROZMĚRY
Kryt systému:	1 493 mm x 1 654 mm x 2 207 mm (Š x V x H)
RENTGENOVÁ TECHNOLOGIE
Rentgenová trubice:	Utěsněná mikrofokusní rentgenová trubice
Vysoké napětí:	130 kV (volitelně až 180 kV)
Detektor:	Ploché detektory typu FPD T2 (T3 volitelný) (T4 volitelný), 14bitová hloubka šedé stupnice
Rozlišení:	8,5 – 25 µm/pixel
INSPEKCE
Postup inspekce:	2D, 2,5D, 3D
PŘEPRAVA
	iX7059 Inspekce desek plošných spojů	iX7059 Inspekce desek plošných spojů XL
Rozměry inspekčního objektu:	až 610 x 600 mm* (D x Š)	až 1 400 x 660 mm* (D x Š)
Hmotnost kontrolovaného objektu:	do 10 kg	do 15 kg
SOFTWARE
Uživatelské rozhraní:	Viscom vVision/EasyPro
