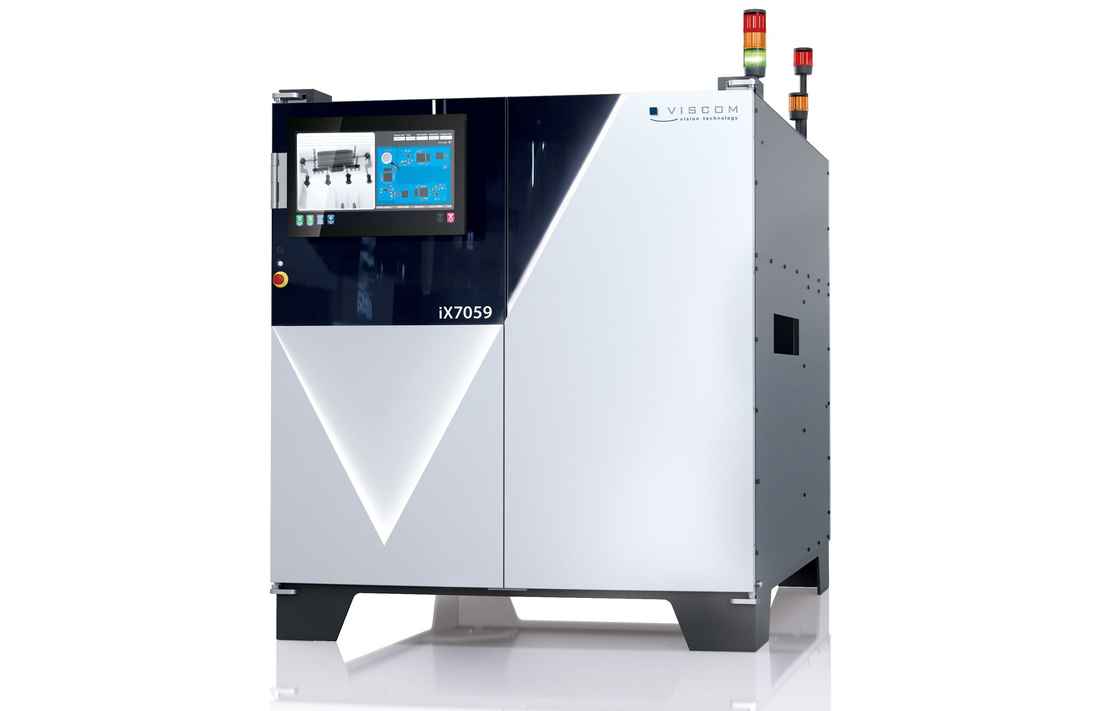

iX7059 Module Inspection

Vysoká efektivita procesu díky 3D rentgenu a integrovanému CT

Pro výrobce výkonových polovodičů, jako jsou moduly IGBT a čipy SiC, je dodržování bezpečnostních a výkonnostních požadavků zásadní. Kvalita každého jednotlivého pájeného spoje součástek v konečném důsledku určuje, zda dojde k přehřátí a tím i k selhání. Nový systém pro kontrolu modulů iX7059 nabízí pro tento účel bezproblémové a spolehlivé zajištění kvality. Plně automatický 3D rentgenový systém s integrovanou počítačovou tomografií se vyznačuje snadno klasifikovatelnými, přesnými snímky z kontroly vrstev a velkým rozsahem kontroly. 

Rentgenový systém nabízí bezchybnou manipulaci s výkonovými moduly nebo součástkami na rámu na nosičích obrobků. Systém pro kontrolu modulů iX7059 je kompaktní a lze jej snadno integrovat do linky. Tam – inteligentně propojený – splňuje všechny požadavky inteligentní továrny.

Parametry a specifikace

Přesná kontrola pájených spojů pro IGBT moduly a SIC čipy
Inteligentní kontrola dutin pro bezchybný odvod tepla
Snadno klasifikovatelné, přesné snímky z testů vrstev
Rychlá manipulace s nosiči obrobků a pájecími rámy pro maximální propustnost
Rychlé vytváření inspekčních programů díky 3D analýze a inspekční knihovně AXI kompatibilní s IPC
Maximální optimalizace inspekčního programu díky integrovanému ověřování
Další vertikální řezy pro optimální analýzy a spolehlivé ověření
Vysoce kvalitní 3D AXI výpočet objemu s planárním CT
Globální knihovny, globální kalibrace: přenositelnost do všech systémů
Automatická kalibrace hodnot ve stupních šedi pro konzistentní výsledky inspekce
Sledovatelnost, statistické řízení procesů, offline programování, víceřádkové ověřování
Viscom Quality Uplink: efektivní síťování a optimalizace procesů
Rozhraní: SMEMA, IPC Hermes Standard (volitelné)
Rozsah inspekce: Vzduchové vměstky/dutiny (prázdné místo) v povrchovém pájení, přítomnost, odsazení, nadměrné/nedostatečné množství pájky, pájecí můstek, pájecí kuličky, rozprašování pájky, vady pájení, hladina naplnění THT a výška pinu, nesmáčení, kontaminace, poškozená součástka, chybějící nebo nesprávná součástka, nedokonalý tvar, nahromadění, zvednutý vývod, billboarding, vleže na zádech, zkroucení, efekt knotu (volitelné)

ROZMĚRY
Kryt systému:	1493 mm x 1654 mm x 2207 mm (Š x V x H)
RENTGENOVÁ TECHNOLOGIE
Rentgenová trubice:	Utěsněná mikrofokusní rentgenová trubice
Vysoké napětí:	130 kV (volitelně až 180 kV)
Detektor:	Plochý detektor typu T2 FDP (volitelně T3), 14bitová hloubka šedi
Rezoluce:	9,5 - 25 μm/pixel
PŘEPRAVA
Velikost inspekčního objektu:	Až 1000 mm x 660 mm (D x Š)*
Hmotnost kontrolovaného objektu:	Do 15 kg
SOFTWARE
Uživatelské rozhraní:	Viscom vVision/EasyPro
