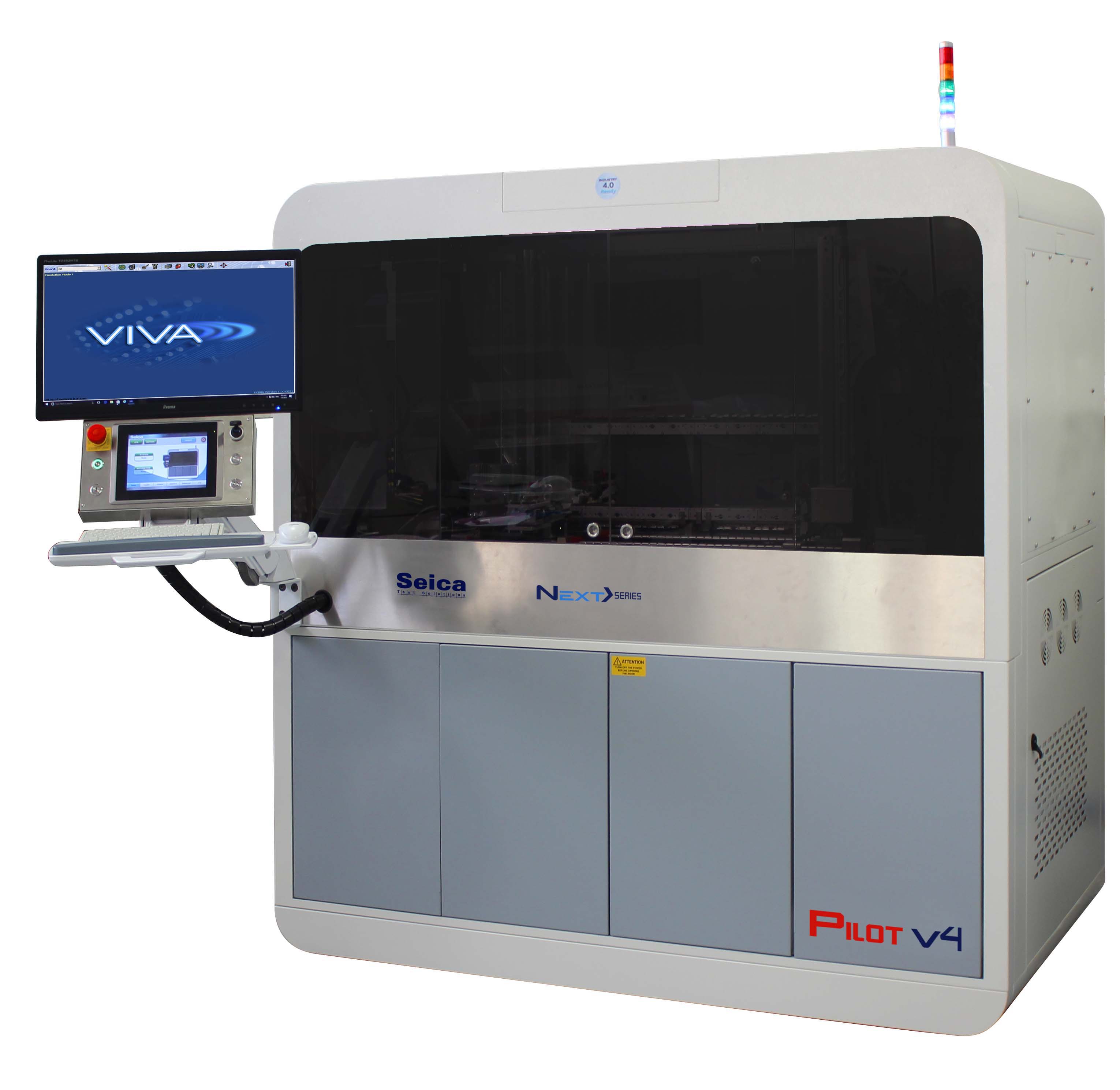

PILOT V4 NEXT

PILOT V4 NEXT je plně výkonný, oboustranný testovací zkušební systém s vysokým stupněm flexibility, což je ideální řešení pro ty, kteří mají širokou škálu testovacích potřeb, od prototypů až po malé/střední objemy výroby, přes opravy vrácených DPS z pole a zpětného inženýrství.

Tato vertikální architektura obsahuje dvě elektrické testovací sondy na každé straně, další dvě openfix sondy a dvě kamery (jedna na každé straně). Tato konfigurace umožňuje zařízení PILOT V4 NEXT provádět skutečné testování v obvodu, které poskytuje úplný přístup i k DPS, které nemají přístupné všechny zkušební body na jedné straně. Má schopnost umisťovat guarding points a používá všechny bez vektorové techniky pro testování IC, s napájením nebo bez napájení testovací jednotky.

Redukovaný pracovní prostor PILOT V4 NEXT umožňuje snadné přizpůsobení se jakémukoli pracovnímu prostředí. Vertikální, kompaktní architektura s perfektním upínacím systémem desky zajišťují, že při zkoušce nedojde k oscilaci desky, což výrazně usnadňuje přesné umístění sondy na zkušební body.

Testovací nástroje a techniky zahrnují:
  • FNODE analýzu netu testované jednotky
  • PWMON digitální analýzu netu
  • Vectorless testy (AUTIC a OPENFIX)
  • Continuity test k detekci otevřených cest a zkratů na PCB
  • Analogové a digitální testy v obvodu
  • Volitelné funkční a vizuální testovací funkce a výukové postupy NETLIST používané k obnově layoutu a elektrických schémat desek, pokud je  technická dokumentace neúplná nebo nedostupná.
  • Volitelné zdroje pro funkci Thermal Scan
Všechny tyto techniky lze kombinovat v jediném zkušebním programu, aby bylo dosaženo maximálního rozsahu zkoušky a propustnosti zkušebního systému. PILOT V4 NEXT může být vybaven komplexním grafickým prostředím pro lokalizaci a opravu chyb, které mohou graficky zobrazit výsledky testů (modul RPS), uložit historii všech provedených testů (modul QSTAT) a dodat užitečné tipy a informace pro uživatele. Pomocí softwaru Diagnostic Expert System (DES) lze snadno a rychle opravovat DPS vrácené z pole.
