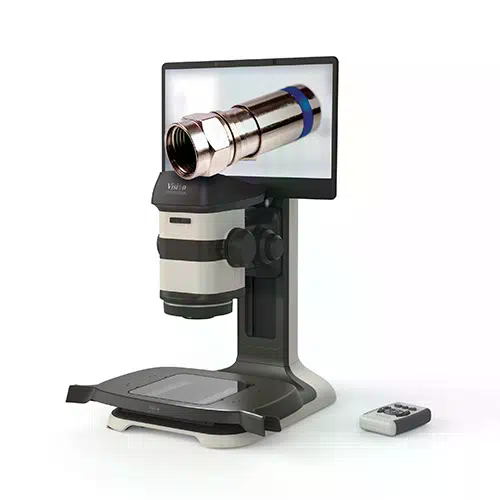

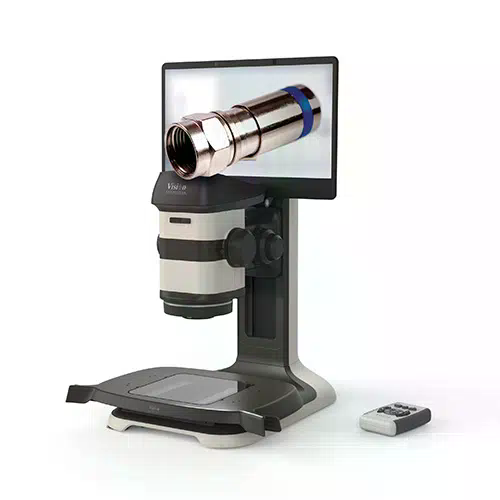

ProteQ VISO

ProteQ VISO kombinuje skutečné 3D stereo zobrazení s digitálním přenosem obrazu bez nutnosti brýlí, což umožňuje rychlou, přesnou a ergonomickou kontrolu dílů. Díky vysokému rozlišení, 10:1 zoomu a snadnému sdílení 3D obrazu zvyšuje kvalitu inspekce v SMT, THT, přesné mechanice i regulovaných odvětvích.

ProteQ VISO je pokročilý 3D digitální stereo mikroskop určený pro detailní vizuální inspekci elektronických sestav, pájených spojů, mikrokomponentů a precizních dílů. Kombinuje dva Full HD stereo snímače a auto-stereo displej, který vytváří skutečný 3D obraz bez brýlí – ideální pro kontrolu výškových rozdílů, detekci vad, analýzu povrchů či navigaci nástrojů při reworku.

Díky velkému pracovního odstupu je vhodný i pro práci v laminárních boxech. Funkce jako 3D záznam, anotace, overlaye, porovnání se „zlatým vzorkem“ nebo živé 3D streamování podporují dokumentaci, auditovatelnost i týmovou spolupráci napříč výrobou, kvalitou a dodavateli. Volitelný ODV modul umožňuje šikmý pohled v úhlu 34° pro snazší odhalení skrytých defektů bez manipulace se vzorkem.

Parametry a specifikace

Zobrazení a optika

Skutečné 3D stereo zobrazení bez brýlí (auto-stereo displej)
Rozlišení displeje: 3840 × 2160 px (4K)
Stereo kamery: 2× 1920 × 1080 px @ 60 fps – plynulý 3D obraz bez rozmazání
Zoom 10:1 s možností aretace pozice a řízení hloubky ostrosti (iris)
Magnifikace: 7.1× – 314× dle použitého objektivu (0.45× – 2.0×)
ODV – Oblique & Direct Viewer (volitelně): 34° šikmé zobrazení / 360° rotace kolem vzorku

Pracovní komfort

Ergonomické 3D sledování bez únavy očí, bez brýlí
Nastavitelný náklon displeje 18° pro různé výšky obsluhy
Velký pracovní odstup až 176 mm (dle objektivu) – ideální pro rework, THT a práci v laminárních boxech

Software a funkce
