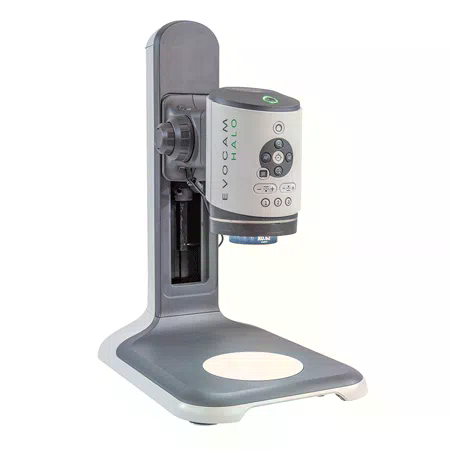

EVO Cam HALO

EVO Cam HALO je samostatný digitální mikroskop s 4K rozlišením a inteligentním LED osvětlením pro rychlou vizuální inspekci DPS, THT i SMD sestav. Nabízí 360° šikmý/přímý pohled, automatickou identifikaci objektivů a výkonný měřicí software ViPlus pro dokumentaci a reporting.

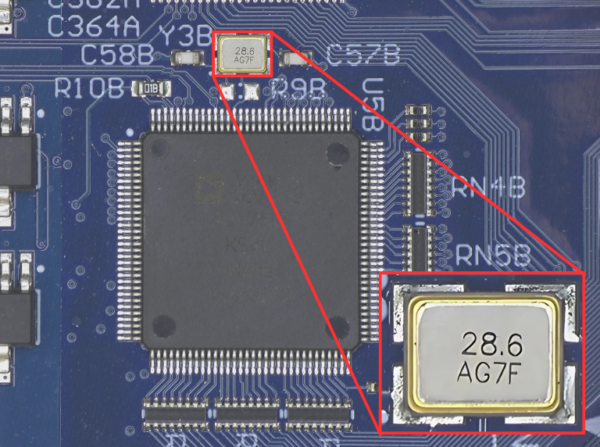

EVO Cam HALO je moderní digitální mikroskop určený pro průmyslovou inspekci v elektronice, přesné mechanice, v medicíně a dalších oborech. 4K CMOS senzor s vysokým dynamickým rozsahem (HDR) poskytuje čtyřnásobné rozlišení oproti Full HD, takže detailně zobrazí pájené spoje, plošné spoje (PCB), PTH otvory, jemné vodiče i mikro-mechanické díly.

Speciální 360° Oblique and Direct Viewer (ODV) umožňuje snadno přepínat mezi kolmým pohledem a šikmým úhlem 34° a rotovat kolem vzorku. Díky tomu rychle zkontrolujete pájení na vývodech THT, boky SMD součástek, BGA, vývody konektorů či vnitřky otvorů bez nutnosti naklánět DPS nebo přestavovat pracoviště.

Inteligentní osvětlení zahrnuje kvadrantově řízený kroužek (bílá/UV), podstolní a EPI iluminaci i kontrastní základnu s pseudo-darkfield efektem. Kombinace přímého, šikmého, UV a polarizovaného světla zvýrazní mikrotrhliny v pájce, nedokonalosti po reflow procesu, defekty v konformních lacích nebo napěťové pruhy v plastových dílech.

HALO je k dispozici ve verzi s přímým HDMI výstupem na monitor (ovládání konzolí) nebo ve verzi řízené z PC se softwarem ViPlus. ViPlus umožňuje snímání a záznam 4K obrázků a videa, on-screen měření (vzdálenost, úhel, průměr, plocha), anotace, overlay CAD dat, focus stacking, barevné filtry a generování reportů (např. do Excelu). Výsledky inspekce lze snadno sdílet přes síť nebo ukládat na USB.

Díky systému Auto Lens ID mikroskop automaticky rozpozná nasazený objektiv, správně zobrazí zvětšení a může omezit rozsah zoomu podle definovaných inspekčních standardů – to přináší opakovatelnost, vhodnou pro sériové kontroly i auditovatelné procesy kvality. K dispozici je široká škála stojanů (sloupové, ramenní, s ODV) pro integraci do SMT/THT linek, rework pracovišť i laboratorních stolů.

Parametry a specifikace

Obrazový systém

CMOS snímač 1/2.5" s rozlišením 8,51 Mpx
Výstup 4K Ultra HD 2160p (3840 × 2160) při 30 fps přes HDMI
Vysoký dynamický rozsah (HDR) – zachování detailů v tmavých i světlých oblastech

Zvětšení a optika

Celkový rozsah zvětšení: cca 0,84× – 468× (dle objektivu a 27" monitoru)
Optický zoom 20:1 + volitelný digitální zoom
Bajonetový objektivový systém s Auto Lens ID (automatická detekce objektivu)

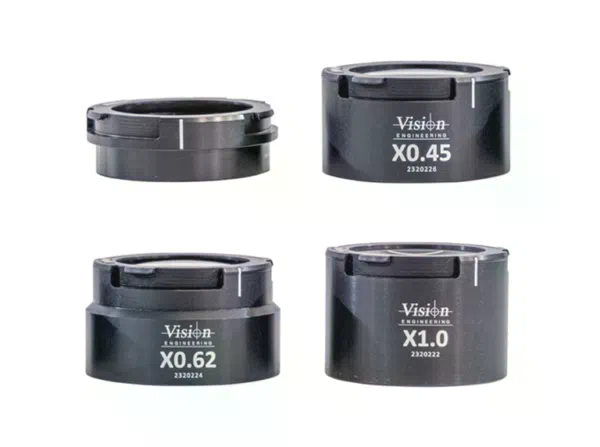

Dostupné objektivy:
- makro objektivy X0.45, X0.62, X1.0, X1.5, X2.0
- dlouhoohniskové objektivy 2D–5D pro velký pracovní odstup
- mikro objektivy 5× a 10× pro vysoká zvětšení
Typické pracovní vzdálenosti: 29–455 mm podle použitého objektivu

Ostření a expozice

Automatické ostření: Auto Full, Auto Spot, manuální režim
Expozice: Auto Full, Auto Spot, Aperture Priority, Shutter Priority, manuál
Funkce Image Freeze, vyvážení bílé, redukce šumu, zvýraznění viditelnosti, korekce světel, gamma, zrcadlení, křížový zaměřovač

Mechanika a stojany

Kompatibilita s 360° Oblique and Direct Viewer (ODV) – přímý a 34° šikmý pohled, rotace kolem vzorku
Široká nabídka stojanů: sloupové, ramenní, kloubové, ODV stolní systémy
Kompaktní hlavice – vhodná pro integraci do pracovišť rework, AOI/AXI doplňkových stanic i laboratorních stolů

Ovládání a software

Verze s konzolí – přímé HDMI připojení k monitoru, ukládání 4K snímků/videa na USB
Verze s PC – ViPlus software pro:
- kompletní nastavení kamery
- snímání obrázků (JPEG, PNG, BMP, TIFF) a videa
- měření (délka, úhel, průměr, plocha) a anotace
- import CAD dat, overlay, shape detection, focus stacking
- generování protokolů (Excel a další formáty)
3 uživatelské presety (uložení kombinace zvětšení, svícení, parametrů kamery)
