LVC

3osý bezkontaktní CNC měřicí video systém

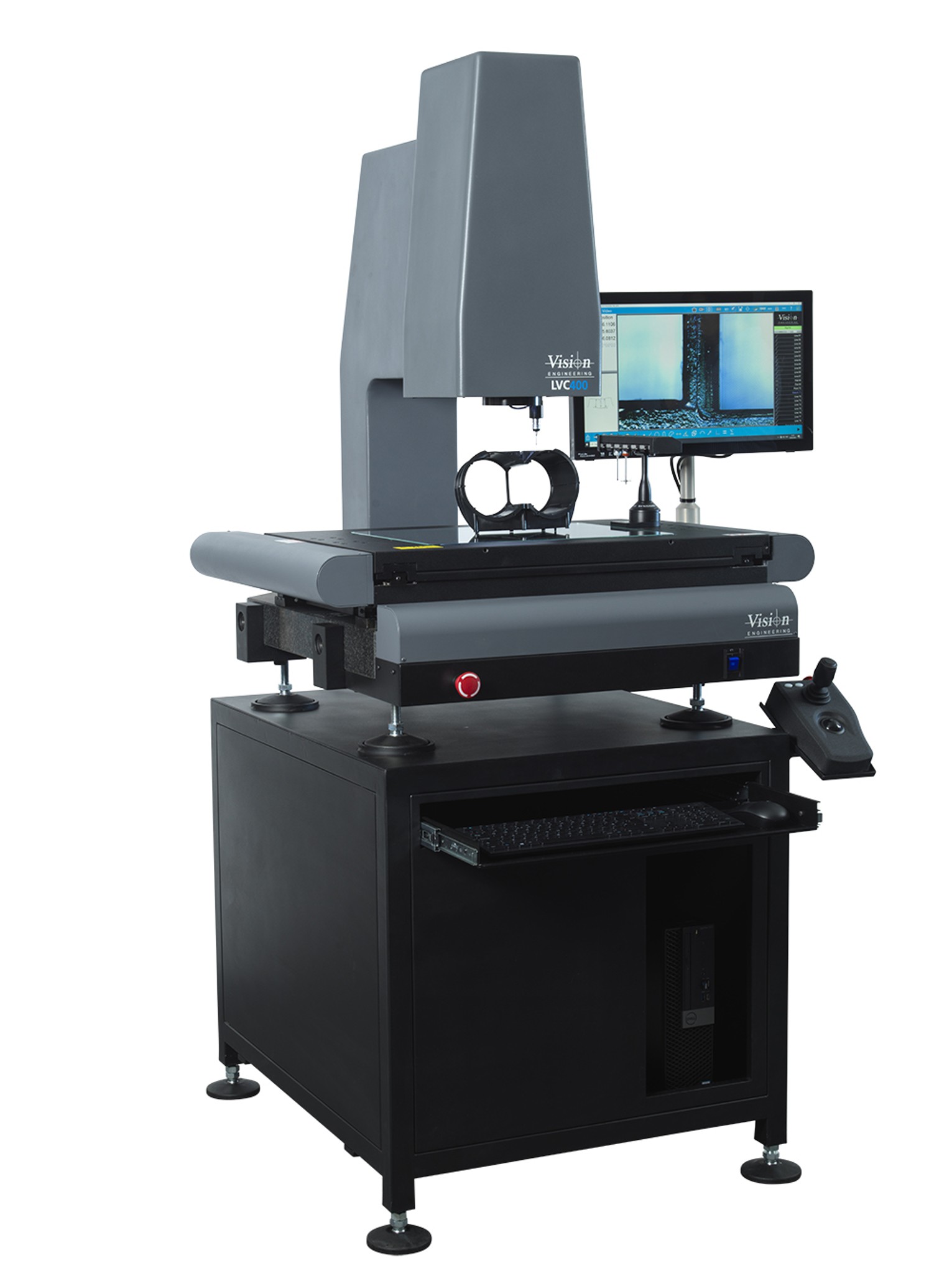

LVC200/LVC400 je 3osý bezkontaktní CNC měřicí video systém s motorizovaným zoomem od firmy Vision Engineering. Nabízí plně automatizovaná měření ve všech osách (X, Y, Z), měření pomocí dotykové sondy, možnost digitálního komparátoru, automatické měření v programu. Svou flexibilitou dokáže vyhovět nejnáročnějším požadavkům na měření v průmyslových aplikacích včetně obrábění, formování, odlévání, elektronice a lékařství.

LVC200
  • Menší měřicí stolek (200 × 150 mm) – menší rozsah měření
LVC400
  • Větší měřicí stolek (400 × 300 mm) – větší rozsah měření
  • 3osý (X, Y, Z) kalibrovaný měřicí systém s vysokým rozlišením a přesností pro nejnáročnější měřicí aplikace
  • Motorizovaný měřicí stolek
  • Motorizovaný objektiv se zoomem pro automatické změny zvětšení během měřicího programu
  • Možnost kontaktního měření pomocí dotykové sondy pro složité prvky, 3D tvary
  • Stojan pro výměnu sond
  • Uživatelsky přívětivý software M3
  • Živý obraz a pokročilá automatická detekce hran
  • Import/export DXF souborů
  • Export do MS Excel
  • Měření prvků a konstrukcí s geometrickou tolerancí
  • Nízká časová náročnost měření
  • Rychle a efektivní měření
  • Pro velké i malé součásti
Zvětšení:55× – 370×
Zoom:6,5:1, 7 pozic, motorizovaný
Rozlišení kamery:5 Mpx, barevná, CMOS
Rozsah měření:200 × 150 × 200 mm (LVC200), 400 × 300 × 200 mm (LVC400)
Rozlišení měření:0,1 µm
Přesnost měření (X, Y):2.8 + (8L/1000) µm
Přesnost měření (Z):3 + (10L/1000) µm (s volitelnou dotykovou sondou)
Osvětlení:kruhové, programovatelné se 4mi segmenty
Materiál základny/stolku:            Hliník (LVC200), Granit (LVC400)
Maximální nosnost:                        25 kg
Rozměry (Š x H x V):                       536 × 705 × 1096 mm (LVC200), 789 × 915 × 1087 mm (LVC400)
