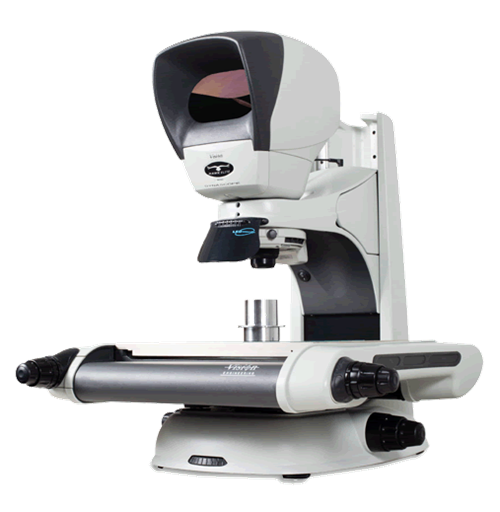

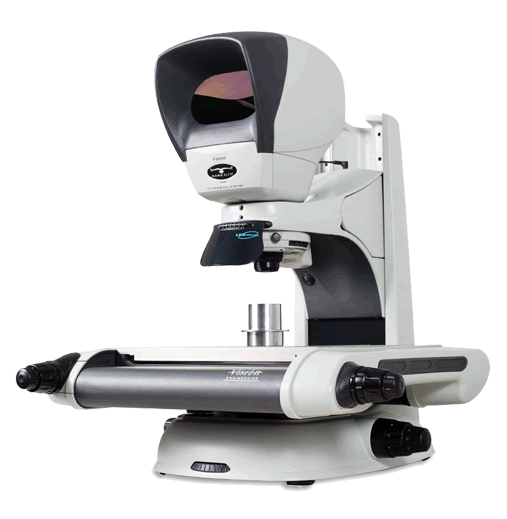

Hawk

3-osý bezkontaktní měřicí systém

Vysoce výkonný 3osý bezkontaktní měřicí systémy patentovanou optickou projekční technologií spojující vysokou kvalitu, přesnost, opakovatelnost, optický výkon a celkovou ergonomii, sloužící pro měření nejsložitějších komponentů všech materiálů a nabízející modulární a flexibilní řešení pro splnění nejnáročnějších měřicích požadavků.

HAWK DUO
  • Hawk Duo kombinuje jak optické, tak i video měřicí technologie v jediném systému
HAWK ELITE
  • Pro přesné bezdotykové měření a kontrolu 3D součástí. Patentované optická technologie Dynascope ™
  • 3osý (X, Y, Z) kalibrovaný měřicí systém s vysokým rozlišením a přesností pro nejnáročnější měřicí aplikace
  • Vysoká kvalita a optický výkon
  • Maximální možné zvětšení až 1000× (episkopicky)
  • Velké možnosti volby měřicího stolu a různé konfigurace zařízení
  • Plně vybavený barevný multifunkční touch-screen video-mikroprocesor QC300 s vysokým rozlišením, živým obrazem a automatickou detekcí hran, přinášející rychlé a přesné výsledky i pro splnění náročných měřicích požadavků nebo plně vybavený PC měřicí software pro nejnáročnější měření a zpracování CAD souborů (.dxf)
  • CCD kamera s vysokým rozlišením, nízkou světelnou citlivostí a kombinovaným video výstupem
  • Uživatelsky příjemné ovládání
  • Snadný export pořízených dat a obrázků
  • Studené LED osvětlení s věrným podáním barev a dlouhou životností
  • Bezproblémové pozorování i s brýlemi či kontaktními čočkami
  • Minimální oční napětí a únava
  • Maximální efektivita a pohodlí
  • Možnost digitálního zpracování obrazu prostřednictvím digitálního výstupu (kamera, fotoaparát)
Zvětšení10×, 20×, 50x, 100× (standardně), 200×, 500×, 1 000× (episkopicky)
Pracovní vzdálenost1 – 84 mm
Zorné pole0,22 – 14,2 mm
Horní osvětleníkruhové 8bodové LED osvětlení s regulací
Rozsah měření150×100 – 400×300 mm
Rozlišení měření1 – 5 μm
Přesnost měření (X, Y)do 5 μm/150 mm – do 19 μm/400 mm
Opakovatelnost měření1 – 8 μm
Videokamera1/3" CCD, rozlišení    795×596, kombinovaný video-výstup
