VeriSpector

Automatický kontrolní systém na montažním stanovišti.

VeriSpector je AOI inspekční systém pro použití na ručních a poloautomatických montážních stanoviších pro SMT a THT.
Systém VeriSpector umožňuje výrobcům provádět kontrolu montáže a umístění v reálném čase a předcházet vadám před přechodem do dalšího procesu. Tato okamžitá zpětná vazba operátorům pomáhá eliminovat riziko poruch a zvýšit kvalitu a efektivitu manuálních a poloautomatických výrobních procesů, což přináší významné zlepšení výtěžnosti. Ačkoli je systém optimalizován pro úlohy osazování desek plošných spojů, je ideální i pro použití v jiných oborech.

Systém VeriSpector umožňuje kontrolu součástek včetně kontroly přítomnosti, orientace, tvaru, posunu, potisku, barvy a čtení čárových kódů. Maximální velikost kontrolované desky plošných spojů nebo objektu je 750×500 mm, zatímco minimální velikost je 375×250 mm).

Standardem je 24 Mp kamera pro ostré a jasné rozlišení s objektivem s vysokým rozlišením pro zachycení jemných detailů. V závislosti na požadavcích aplikace je k dispozici možnost rozšíření na 42 Mp nebo 60 Mp kameru.  Rozlišení lze zvýšit, pokud je požadována velikost desky plošných spojů menší než maximálních 750×500. Zjištěné vady lze zobrazit prostřednictvím červených kroužků na mapě DPS nebo pomocí snímků NG.

Horní ortogonální kamera a systém osvětlení LED jsou optimalizovány pro barvy a odrazy, což umožňuje obsluze pokračovat v provádění montážních úkonů za běžných světelných podmínek.
VeriSpector je provozován softwarem Mek 22X AOI na počítači Apple Mac™ a je plně kompatibilní s produkty Mek 22X AOI, jako je SpectorBOX, včetně knihovny, vyhledávání naváděcích značek, vyhledávání a kontrola potisku, polarity, čárových kódů atd. Čtení čárových kódů provádí dekódovací modul 22X BarCode, ale pro plnou flexibilitu lze použít i externí čtečku čárových kódů.
Volitelně může být VeriSpector vybaven také softwarem Mek Catch pro brány MES, opravy a SPC v systému Windows 10™, který integruje ukládání kontrolních dat včetně obrázků.

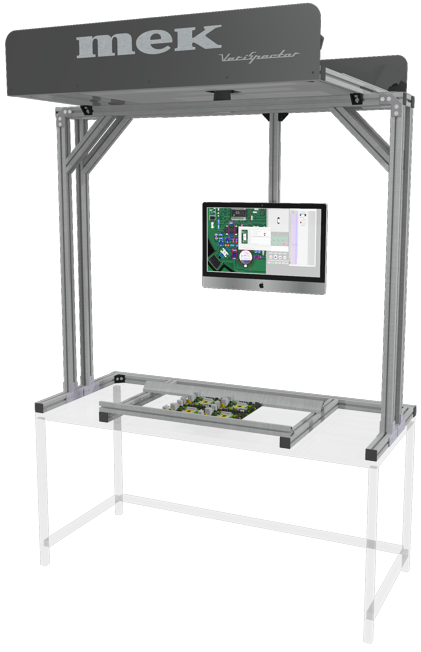

Systém VeriSpector AOI se dodává jako stavebnice ve vlastním rámu pro instalaci na montážní stanici podle výběru uživatele.  V tomto rámu jsou umístěny všechny součásti systému: kamera, osvětlovací systém, počítač Apple Mac a monitor.
  • Horní ortogonální kamera a systém LED osvětlení.
  • LED osvětlení s optimalizovanou barvou bez odlesků pomáhá operátorům při provádění montážních úkonů v ideálním světelném prostředí.
  • Rozlišení kamery: 24 Mp (základní), volitelně 42 Mp nebo 60 Mp s objektivem s vysokým rozlišením.
  • Optimalizujte rozlišení pro svoje inspekční úlohy a minimální velikosti defektů. Přizpůsobte rozlišení pro minimální požadovanou velikost 1D/2D čárového kódu. Objektivy s vysokým rozlišením pro snímání nejmenších detailů.
  • Snímání čárových kódů kamerou nebo externí čtečkou.
  • Dekódování prostřednictvím nástroje 22X BarCode. Externí čtečka je univerzální.
  • Operativní zobrazování výsledku OK/NG
  • Zobrazování vad pomocí červených kroužků na mapě DPS nebo prostřednictvím klasifikačních NG snímků. Možnost zobrazení na vzdálené opravárenské stanici prostřednictvím databáze Catch (volitelně).
  • Uživatelská klávesnice průmyslového operátora
  • Klávesnice umožňuje spouštět snímání + inspekci, ruční zadávání čárových kódů a klasifikaci.
  • Závěsný rám nad montážním stolem pro uchycování sad.
  • Doplňte svůj montážní stůl se závěsným rámem VeriSpector. Rám je určen pro umístění kamery, osvětlovacího systému, počítače Apple Mac a jiných doplňků.
