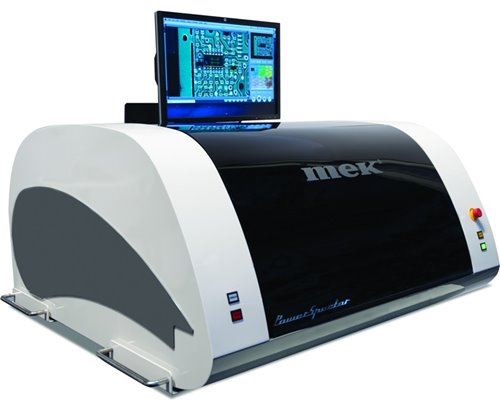

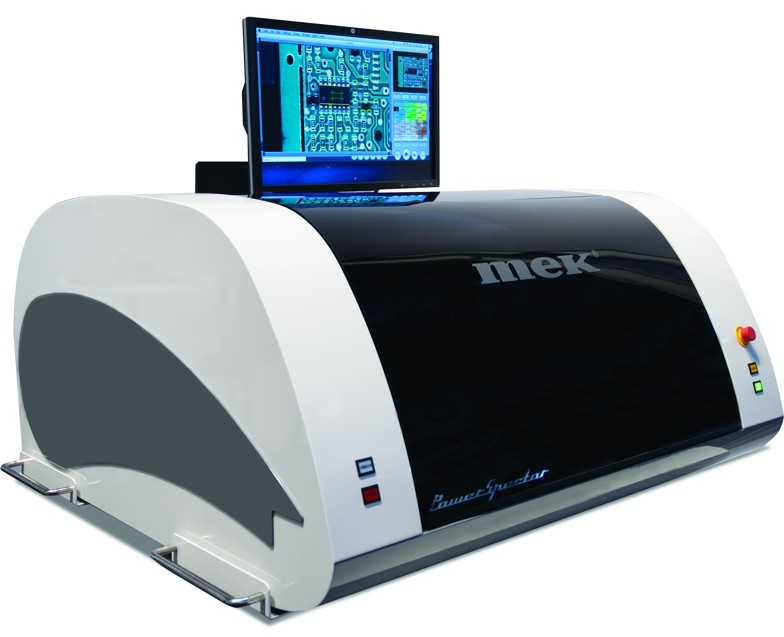

PowerSpector Desktop

Řada stolních offline AOI s jednou či více kamerami pro různé formáty DPS.

Inovovaná nejnovější generace AOI z produkce Mek s unikátními prvky. Jednokamerový typ GTz nebo vícekamerový typ GTAz s 1 hlavní a 8 bočními kamerami a nově s možností selektivného měření výšky a koplanarity čipových komponent (stereoskopicky).

Parametry a specifikace

Unikátní testovací hlava s pohybem i v ose Z (typ GTAz)
Barevná 24-bit 4 MPix CCD kamera s velkým čipem a rychlým připojením (2x větší zorné pole)
Vysoce kvalitní telecentrické čočky s prismatem a rozlišením 18,75 / 10 μm (komponenty až 01005)
4 zdroje LED osvětlení ve 3 úhlech včetně unikátního 90° koaxiálního osvětlení
Testování všech vad na DPS (SMD i THT): přítomnost komponent, polarita, koplanarita, rotace, posunutí, zkraty, zapájení, zvednuté vývody, pájecí pasta, lepidlo a cizí předměty
Bezproblémové čtení čárových kódů (OCV) a spolehlivá detekce textu (potisk, laser)
Nové techniky a algoritmy programování pro snadnou a rychlou tvorbu programu
SW moduly pro monitorování a správu AOI (analýza, statistiky, repair station, offline programování, aj.)

	350	650	800
Koncept	stolní offine	stolní offine	stolní offine
Maximální velikost DPS	350 × 250 mm	650 × 550 mm	800 × 550 mm
Pohyb kamery	osa X	osa X + Y	osa X + Y
Pohyb DPS	osa Y	stacionární	stacionární
Fixace DPS	přímé zakládání	manuální nebo motorizovaná zásuvka	manuální nebo motorizovaná zásuvka
Inspekce komponent	přítomnost, polarita, koplanarita, rotace, posunutí, zvednuté vývody
Inspekce pájení	všechny druhy defektů
Inspekce pasty	posunutí, nanesení, můstky (zkraty), jednolitost
Kamera	5 MPix CCD s rychlým připojením
Zorné pole	36 × 30 mm / 15 µm
Optika	telecentrické čočky s prismatem pro koaxiální osvětlení
Osvětlení	4 zdroje ve 3 úhlech (65°W+45°W+R+90°W DOAL)
Minimální velikost testovatelné komponenty	01005" (0,4 × 0,2 mm) při rozlišení 10 µm
Prostor nad DPS	+30 mm (typ JTAz) nebo +60 mm (typ JGTz)
Prostor pod DPS	-70 mm
Boční kamery (typ GTAz)	8 kamer, USB 3.0, úhel a orientace 45°/45°, telecentrická optika
Rozsah pohybu optické hlavy v ose Z	30 mm
Rychlost testování	720 mm / s
