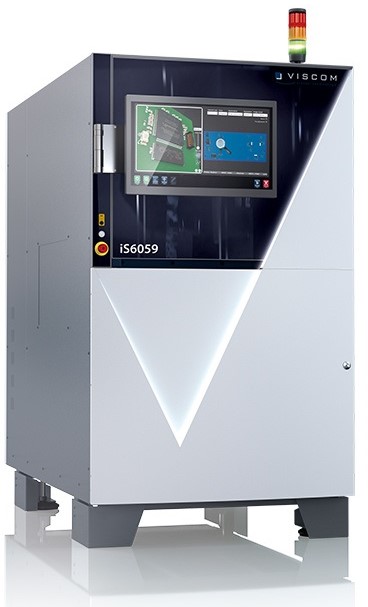

iS6059 PCB Inspection

Kombinace výhod speciální vysokorychlostní 3D kamery s vynikající kvalitou kontroly a extrémně vysokou rychlostí kontroly.

Zařízení iS6059 pro kontrolu desek plošných spojů je navrženo tak, aby splňovalo požadavky na vysoce výkonné výrobní linky, které jsou schopny kontrolovat špičkovou elektroniku a zároveň jsou cenově výhodné. Systém je založen na jedinečné technologii 3D AOI společnosti Viscom a kombinuje přesnou detekci vad s vysokou rychlostí kontroly. Díky tomu je systém iS6059 PCB Inspection první volbou pro efektivní SMT výrobu.

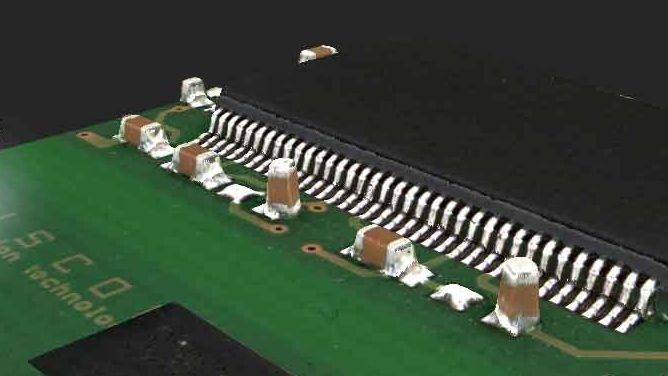

Mezi přední vlastnosti systému iS6059 PCB Inspection na trhu patří rychlost kontroly až 65 cm2/s a zorné pole o rozměrech 50 x 50 mm. Díky osmi bočním kamerám zajišťuje 3D kontrolu prakticky bez stínů. To je jedna z klíčových výhod tohoto systému.

Pro optimální kontrolu procesu a komplexní pokrytí vad lze výsledky automatické optické kontroly inteligentně propojit s výsledky SPI, AXI a MXI prostřednictvím softwaru Quality Uplink od společnosti Viscom.
Moderní uživatelské rozhraní systému, vVision, zjednodušuje obsluhu a tvorbu kontrolních programů, takže je intuitivní a zároveň efektivní.

Extrémně rychlá a přesná kontrola
Vysoká propustnost
Spolehlivé zajištění kvality
Rychlá manipulace s DPS
8 bočních kamer pro 3D kontrolu bez stínů
Široké zorné pole pro precizní kontrolu
Vysoce účinné nástroje pro řízení procesu
Jednoduché, intuitivní ovládání systému
Využití umělé inteligence (option)
Automatické nastavení šířky

Parametry a specifikace

Rozlišení kamery 10 µm, 8 µm (volitelně)
Rozměry 997 × 1756 × 1753 mm (Š × H × V)
Zorné pole (FOV) 50 × 50 mm, 40 × 40 mm (při rozlišení 8 µm)

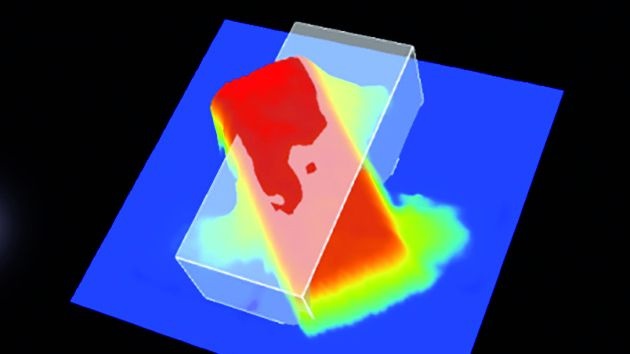

Měření v ose Z až 30 mm
Rychlost až 65 cm²/s, 50 cm²/s (při rozlišení 8 µm)
Max. rozměr DPS 508 × 508 mm
Clearance 50 mm (horní), 50 mm (spodní)
