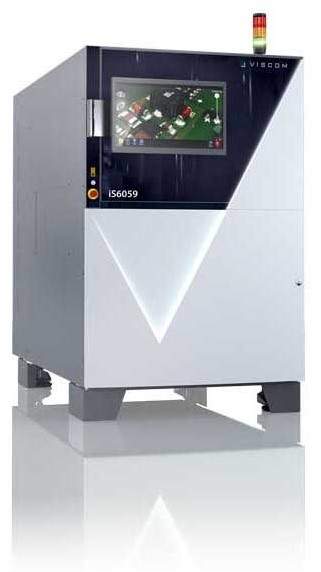

iS6059 Dual-Lane Inspection

Zařízení pro kontrolu dvou sestav.

Kromě jednokolejových optických systémů nabízí společnost Vicom i zařízení pro kontrolu dvou sestav. Kontrola kvality pájecí pasty nebo montáže a pájení je tak kompaktně navržena pro maximální efektivitu a nabízí všechny známé výhody nejmodernějšího hardwaru a softwaru společnosti Viscom. Stroj lze také použít jako jednokolejový, pro kontrolu kvality velkých sestav. K dispozici jsou rozsáhlé knihovny pro spolehlivou kontrolu a ověřování výsledků kontroly a dolaďování kontrolních programů. K dispozici jsou i výhody umělé inteligence, orientované na budoucnost.

Kontrola obou sestav současně
Flexibilní integrace do stávajících produkcí
Sledovatelnost, offline programování, statistické řízení procesů
Pro součástky do 03015
8 bočních kamer u AOI, 4 boční kamery u SPI
Automatické nastavení šířky

Parametry a specifikace

Rozlišení kamery 10 µm (AOI), (8 µm option), 12 µm (SPI)
Rozměry 1100 × 2006 × 1753 mm (Š × H × V)
Zorné pole (FOV) 50 × 50 mm (AOI), 58 × 58 mm (SPI)
Měření v ose Z 30 mm (AOI), 5 mm (SPI)
Rychlost až 70 cm²/s (AOI), 80 cm²/s
Max. rozměr DPS 450 × 350 mm
Clearance 50 mm (horní), 50 mm (spodní)
