iS6059 Double-Sided Inspection

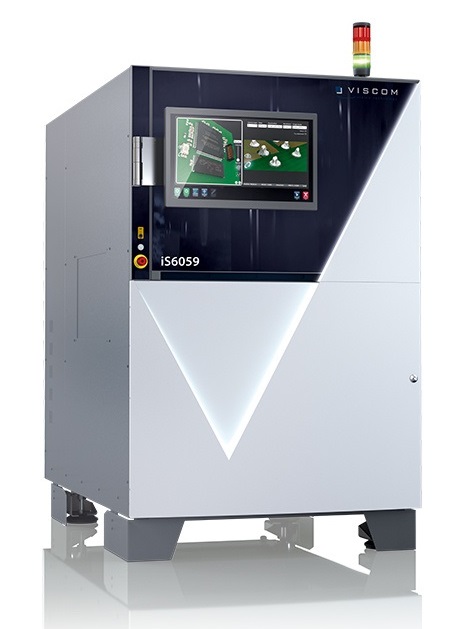

iS6059 je automatický optický inspekční systém (3D AOI) pro oboustrannou kontrolu DPS, pro inline použití ve výrobě elektroniky. Dokáže kontrolovat sestavy shora i zespodu, aniž by bylo nutné DPS obracet.

Zvláštností systému iS6059 Double-Sided Inspection jsou dva nejmodernější senzorové moduly (každý vybavený osmi kamerami a projektorem se strukturovaným světlem), které snímají obraz a výšku součástek na samostatných pojezdových jednotkách.

Současná oboustranná kontrola splňuje vysoké nároky, které společnost Viscom klade na své systémy z hlediska propustnosti, odolnosti, analytických funkcí a konektivity.

Důležitými klíčovými segmenty uživatelů jsou výrobci produktů z oblasti elektromobilů, nabíjecí infrastruktury a obnovitelných zdrojů energie, kteří stále používají technologii THT. Další oblastí použití jsou různé aplikace s oboustrannou montáží SMD.

Výkonná technologie 3D senzorů pro kontrolu kvality shora i zdola
Výsledky bez stínů díky použití 8 bočních kamer na každém modulu
Všestranná manipulace s mnoha různými typy kontrolních objektů
Rozsáhlé možnosti připojení k síti, včetně IPC Hermes 9852 a IPC CFX.
Zkrácení doby cyklu díky kontrole z obou stran
Automatické nastavení šířky

Parametry a specifikace

Rozlišení 13 µm
Rozměry 1100 × 1756 × 1753 mm (Š × H × V)
Zorné pole (FOV) 50 × 50 mm, 40 × 40 mm (při rozlišení 8 µm)
Měření v ose Z až 30 mm
Rychlost až 100 cm²/s (obě strany dohromady)
Max. rozměr DPS 508 × 560 mm
Clearance 50 mm (horní), 50 mm (spodní)
