VGSTUDIO MAX

Software pro průmyslovou tomografii

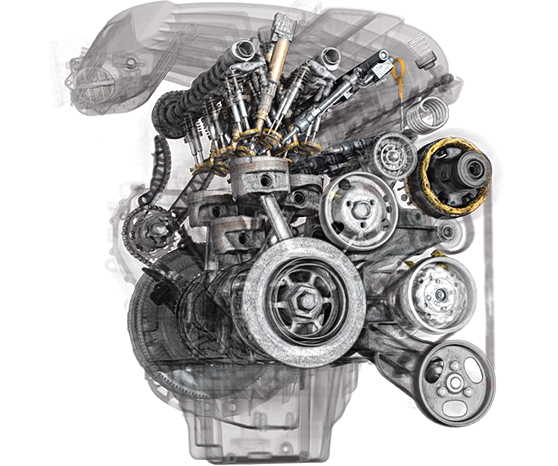

VGSTUDIO MAX od firmy Volume Graphics je vysoce výkonné programové vybavení pro vizualizaci a animaci (analýzu) objemových dat získaných průmyslovou tomografií (CT). Umožňuje uživateli vizualizovat získaná CT data a voxely v excelentní kvalitě vykreslení, a to i pro extrémně velké datové soubory na běžných počítačích. Software pracuje přímo s voxely, což vylučuje potřebu převodu voxelů do jiných datových formátů, jako jsou mraky bodů nebo polygonální sítě.

Naše firma má vyškoleného certifikovaného školitele a nabízíme školení v českém jazyce: Analýza a vizualizace CT dat ve VG studio MAX.

Parametry a specifikace

Vizualizace

3D vizualizace i velmi objemných souborů dat CT bez omezení. Soubory o velikosti 80 GB a větší jsou vizualizovány na počítačích s 64bit architekturou.
sledování světelného paprsku v reálném čase dává realistický obraz
kombinovaná vizualizace voxelů a polygonálních dat
libovolná orientace 2D řezů
2D zobrazení řezů včetně rotace
zobrazení souboru dat v úrovních šedé
široká paleta možností 3D řezů

Měřicí nástroje

měření délky křivky
měření vzdálenosti
meření úhlů
režimy pro přichycení k povrchu, pro snadné zacházení s měřicími nástroji
výkonný nástroj pro generování podrobných popisů
vložení uživatelských poznámek ke každé měřené veličině

Oblasti aplikace

Měření i na těch nejobtížněji přístupných plochách (Coordinate Measurement Module)
Nedestruktivní zjištění defektů, porozoíty (Porosity / Inclusion Analysis Module)
Analýza vad podle specifikací P 201 a P 202 (Enhanced Porosity/Inclusion Analysis Modul)
Srovnání předmětu s CAD daty, datami sítě (.stl) nebo jinými daty voxelu (Nominal/ Actual Comparison Module))
Analýza tloušťky stěny: lokalizace ploch s nedostatečnou nebo nadměrnou tloušťkou stěny nebo šířkou mezery (Wall Thickness Analysis Module))
Automatizace pomocí modulárního použití maker v různých kontextech
Stanovení buněčných struktur v pórovitých pěnách a filtračních materiálech (modul pro analýzu struktury pěny)
Výpočet orientace vláken a dalších relevantních parametrů v kompozitních materiálech (modul pro analýzu kompozitního materiálu vláken)
Virtuální zátěžové testy pro nedestruktivní simulaci mechanického namáhání přímo na CT datách (Simulační modul konstrukční mechaniky)
Průtokové a difúzní experimenty např. Na CT skenování z porézních materiálů nebo kompozitních materiálů (Transportní fenoménový modul)
Rekonstrukce trojrozměrných svazků dat s využitím snímků pořízených CT scanerem (CT Reconstruction Module)
